Kit pompe solaire PS2-150 AHR-04S + 450Wc

  • Référence: KPS150-AHR-04S-01

2 845,83 € 3 348,04 €

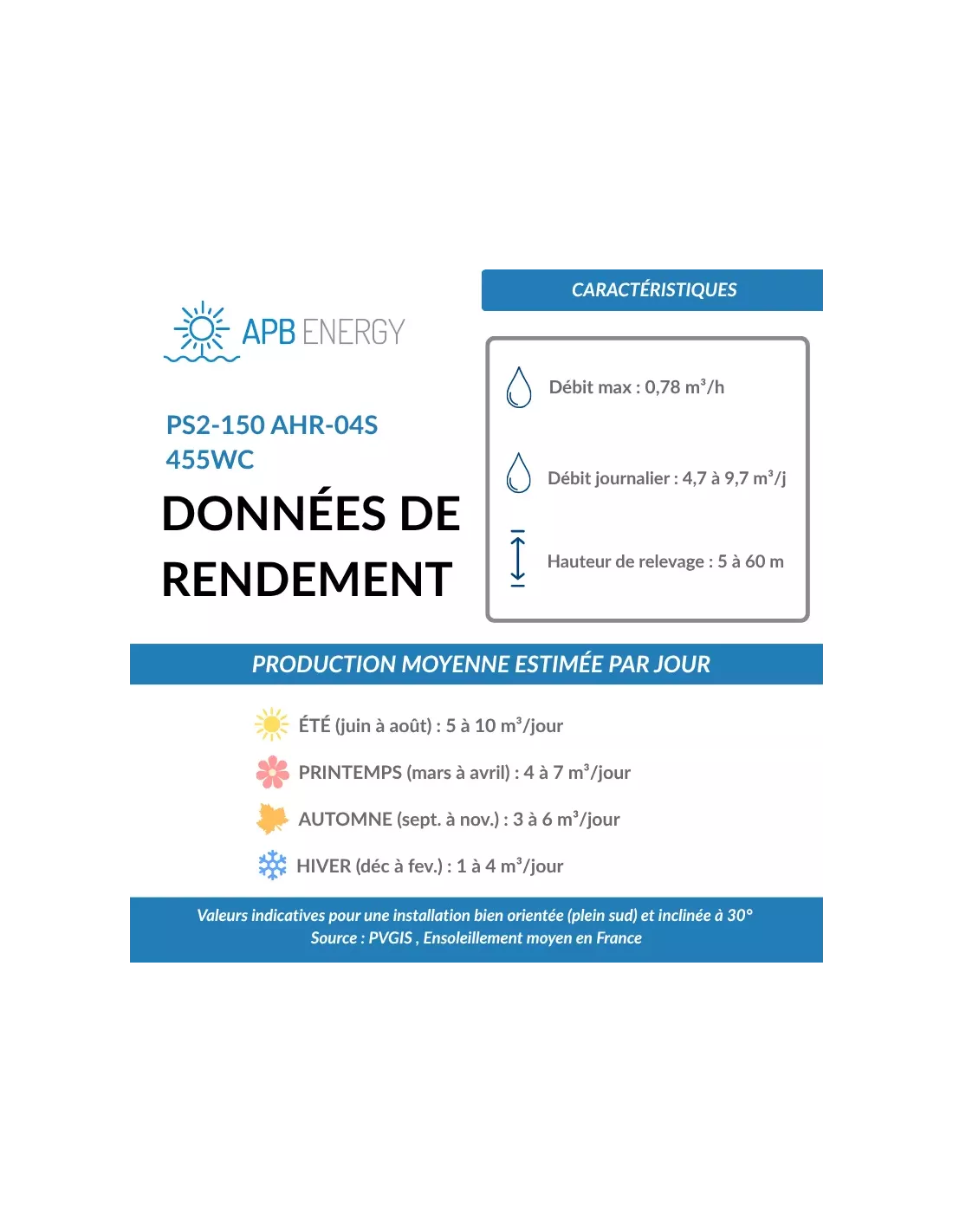

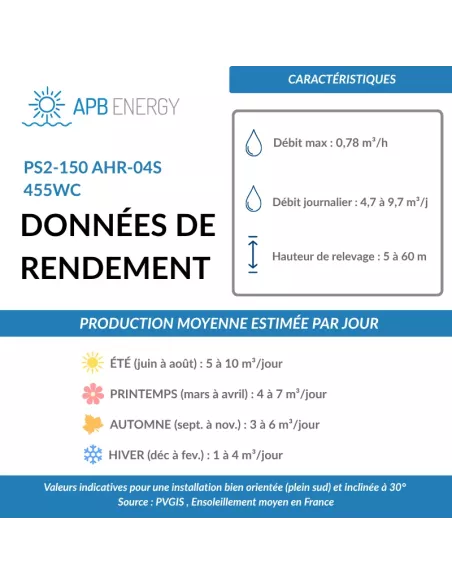

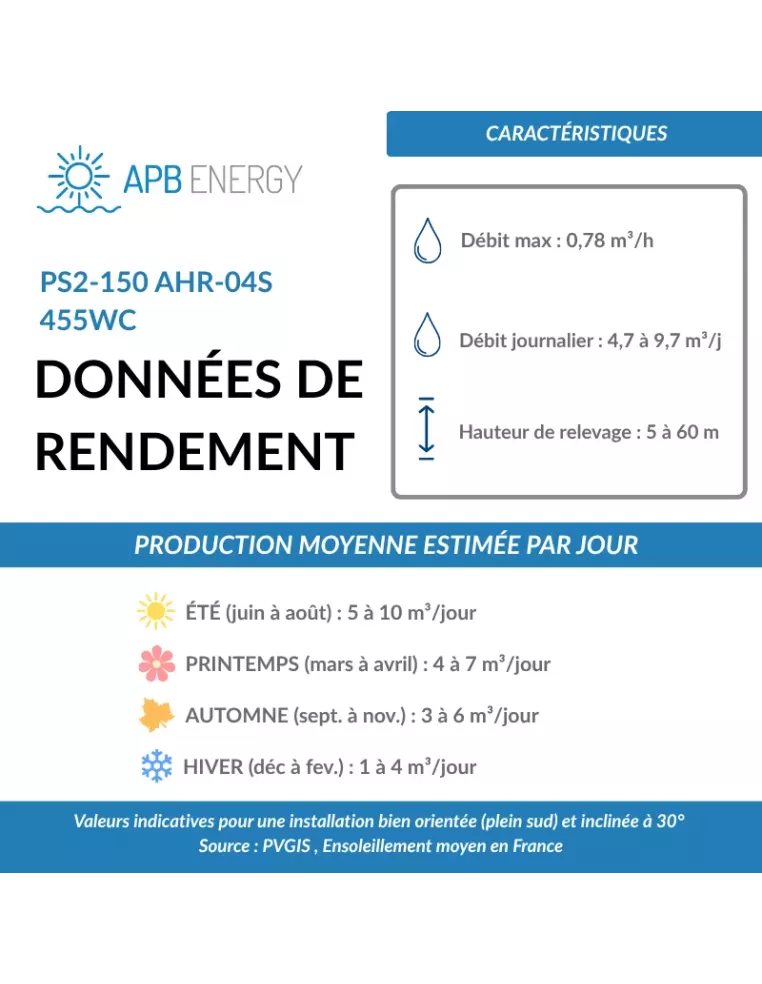

Pompe immergée
HMT : 5 à 60 m
Débit : 0,3 à 0,8 m3/h

Description

Le kit pompage solaire PS2-150 AHR-04S + 450Wc fait partie de la large gamme de nos kits solaires



APB-ENERGY est un précurseur dans le domaine du pompage solaire autonome. Avec notre partenaire allemand LORENTZ dont nous sommes distributeur depuis plus de 12 ans, nous avons conçu et distribué plus de 1000 systèmes de pompage solaire, que ce soit en France, en Afrique ou sur d’autres continents. Ce kit de pompage solaire autonome fait partie d’une large gamme de kits. Afin d’être certain qu’il correspond à votre besoin, nous vous invitons à nous contacter.

Il s’agit d’un système de pompage « au fil du soleil ». Il fonctionne en totale autonomie sans source d’énergie extérieure, sans batterie. La pompe immergée 4'' peut être utilisée pour des forages, des puits, ou toute autre source. Elle permet une hauteur de relevage jusqu'à 60 m et un débit jusqu'à 0,78 m3/h.

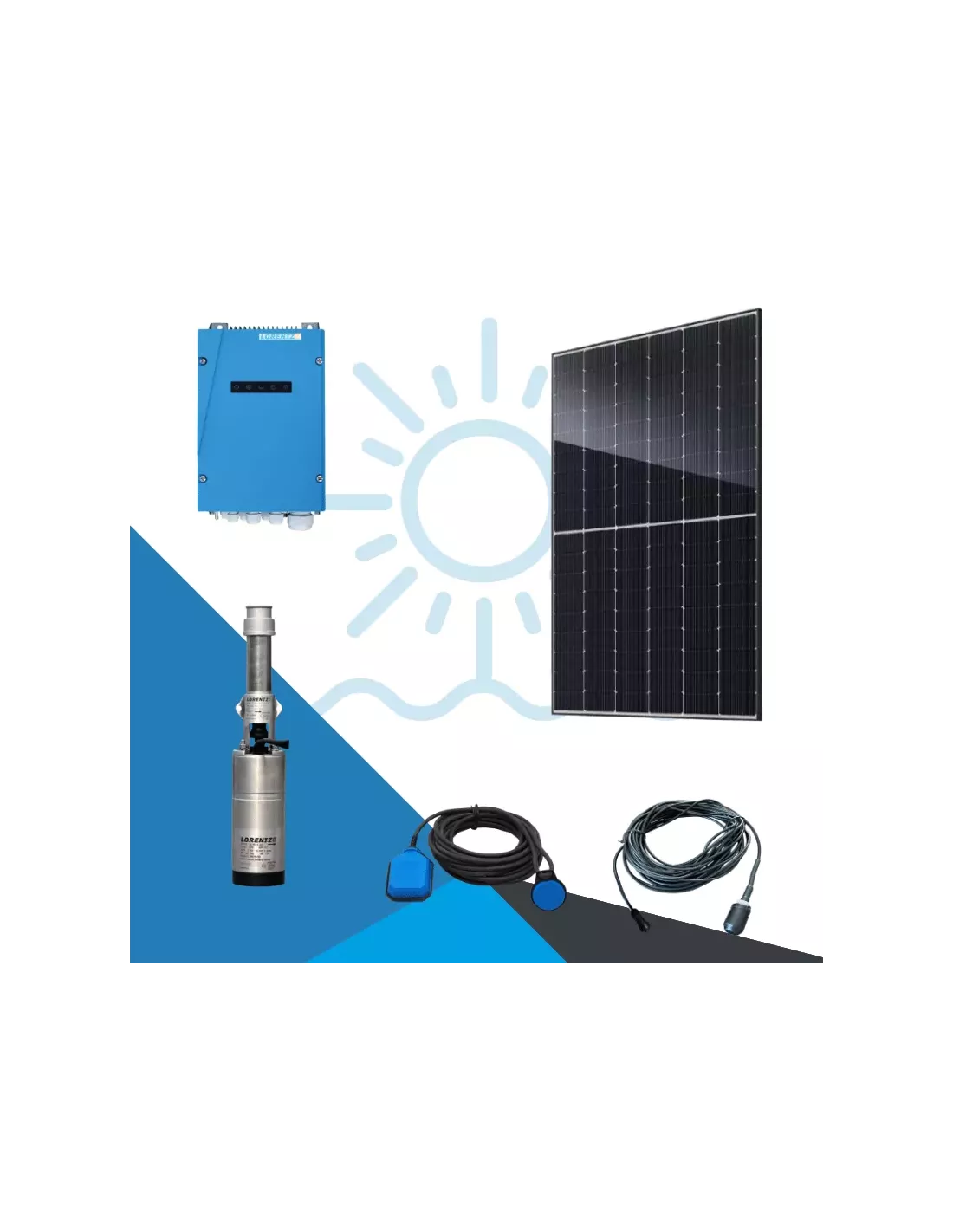

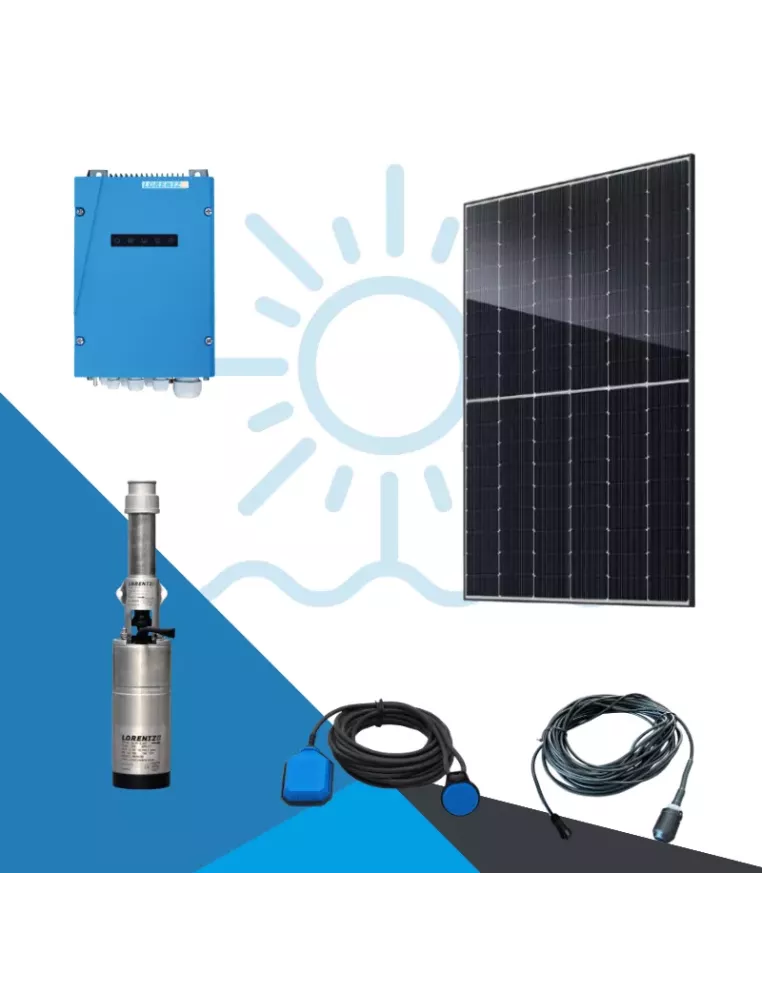

Composition du kit solaire de base



 (*) Compte tenue de l’évolution permanente des panneaux solaires, en fonction des stocks au moment de la commande, nous pouvons être amené à vous proposer un modèle équivalent ou plus puissant.



x1 Panneau solaire monocristallin 450Wc - JINKO - 1762x1134x30 mm (*)

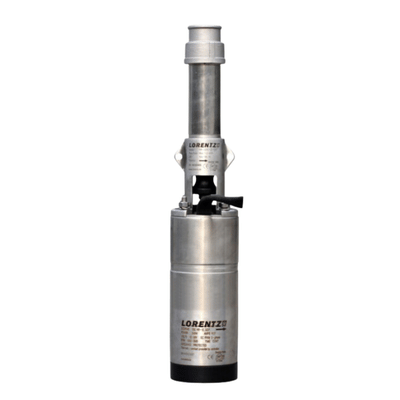

x1 Pompe solaire PU150 AHR-04S - LORENTZ Allemagne - Acier inoxydable

x1 Contrôleur de pompe PS2-150 - LORENTZ Allemagne

x1 Sonde de protection marche à sec

x1 Flotteur électrique de bassin

x1 Câble pour le flotteur électrique : 10m

x1 Ligne de câble submersible moteur et sonde avec kit de connexion étanche / Longueur : à définir lors de la commande

x1 Câbles solaires et connecteurs 10m

x1 Schéma de câblage

Toutes les longueurs de câbles sont modifiables sur demande. Contactez-nous.



Hauteur de relevage


La plage de hauteur de relevage de cette pompe est de 5 à 60m.

La hauteur de relevage se mesure depuis le niveau d’eau dans le forage jusqu’au point de relâche. Même si la pompe est plus profonde, c’est toujours le niveau d’eau dans le forage qui est à prendre en compte.

Si vous avez besoin d’une pression en sortie de pompe, par exemple pour des asperseurs, il faut rajouter cette pression à la hauteur du relevage géométrique avec la règle 1bar=10m de hauteur d’eau.



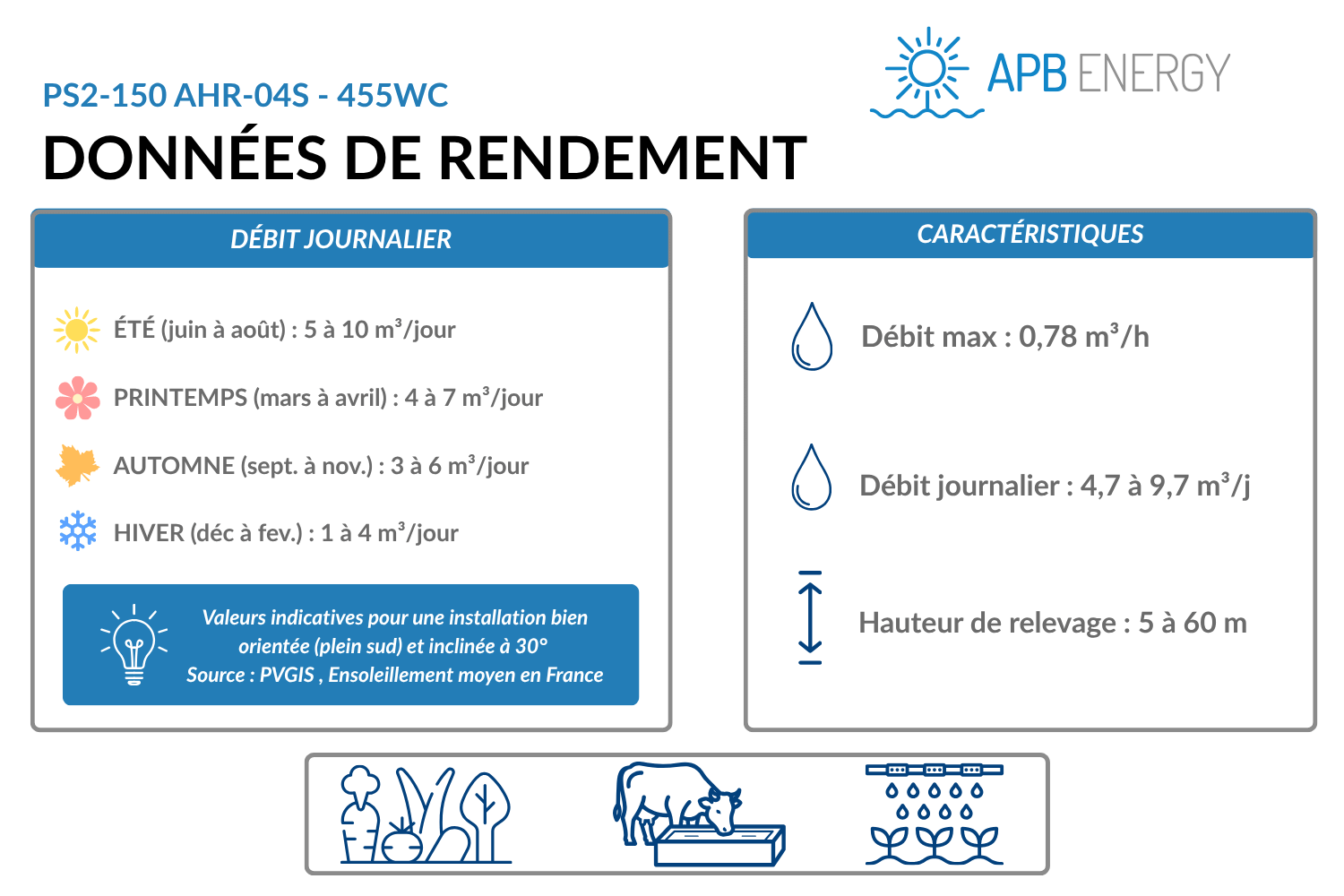

Débit


Comme pour toute pompe, une pompe solaire donne plus ou moins de débit selon la hauteur de relevage. Le débit varie également en fonction de l’ensoleillement. Les premières heures de la journée, le débit est plus faible comme en fin de journée. En milieu de journée, en plein soleil la pompe donne son débit nominal. Un jour de ciel nuageux mais lumineux, la pompe tournera. Seul le débit sera plus faible.

Le tableau ci-dessous donne les débits horaires en fonction de la hauteur, sous un plein soleil, ainsi que le débit quotidien moyen :



Hauteur de relevage

5m

10m

20m

30m

40m

50m

60m

Débit horaire (*)

 0,78 m3/h

 0,76 m3/h

 0,67 m3/h

 0,6 m3/h

 0,5 m3/h

 0,42 m3/h

 0,32 m3/h

Débit quotidien (*)

8,6 m3/j

 7,5 m3/j

 6,3 m3/j

 5,3 m3/j

 4,2 m3/j

 3,4m3/j

 2,6 m3/j

m3 = mètre-cube = 1000 litres

(*) sous un plein ensoleillement

(**) moyenne en juin à Lyon, nous consulter pour d’autres lieux ou d’autres périodes.



Étude sur mesure


Ci-dessous une étude personnalisée pour une hauteur de 10m, à Lyon, avec les panneaux orienté vers le sud, incliné à 30°. C'est un exemple. Nous pouvons faire une étude sur mesure selon vos propres besoins, avec les données météo de votre lieu d'utilisation. Cette étude est gratuite, il suffit de nous contacter et nous transmettre quelques explications sur vos besoins. Nous reprendrons contact avec vous pour affiner s'il y a lieu et nous vous enverrons un rapport d'étude détaillé et un devis pour le kit le plus adapté.

Etude-lorentz-compass-lyon-10m-108cbm-1.png     Etude-lorentz-compass-lyon-10m-108cbm-2.png     Etude-lorentz-compass-lyon-10m-108cbm-3.png     Etude-lorentz-compass-lyon-10m-108cbm-4.png     Etude-lorentz-compass-lyon-10m-108cbm-5.png



Pompe Lorentz


La pompe est constituée d’un moteur et d’un corps de pompe en inox. Le fabricant allemand LORENTZ est réputé pour la robustesse de ses produits qui sont destinés à des usages en site isolé, souvent des pays et zones reculées où la fiabilité est primordiale.

Le moteur est sans balai, sans usure, sans maintenance. La lubrification est faite à l’eau afin d’éviter tout risque de contamination.

Cette pompe solaire est prévue pour des forages de 4’’ ou au delà. Pour un usage dans un puits une chemise de refroidissement est préconisée. Nous consulter.



Contrôleur de pompe


Le contrôleur de pompage se place entre les panneaux solaires et la pompe. Coté solaire il est doté d’un tracker MPPT qui cherche à tout moment le meilleur point de fonctionnement électrique afin de tirer le maximum de puissance. Coté moteur il module en conséquence la vitesse de rotation afin de se caler sur la puissance solaire disponible.

Protection marche à sec

Une sonde de forage est fournie avec ce kit. Cette sonde, à fixer juste au-dessus de la pompe, protège la pompe contre la marche à sec. Elle se connecte sur une des entrées du contrôleur.

Flotteur de bassin

Le kit comprend également un flotteur électrique de niveau (poire) qui est utile pour une utilisation en remplissage. Il permet de gérer le niveau haut d’une cuve ou bassin. Il se branche sur une entrée du contrôleur.

Si votre réserve d’eau est éloignée du site de pompage, afin d'éviter d'avoir une trop grande longueur de câble, on utilise plutôt un capteur de pression à placer au départ, et un robinet à flotteur en sortie. Nous consulter.

Pumpscanner

Comme pour toutes les pompes LORENTZ, ce modèle peut communiquer avec votre smartphone sous Android via une application gratuite PUMPSCANNER. Vous pouvez suivre les performances et autres informations en direct ou accéder à deux ans d’historique.

L’application permet également de faire des paramétrages et d’activer des fonctions annexes utiles dans certaines situations.

Autres fonctions évoluées

Plusieurs autres entrées sont disponibles sur le contrôleur.

Il est entre autre possible de brancher deux capteurs 4-20mA, par exemple un capteur de pression et une sonde de niveau. Un compteur à impulsion peut également être connecté.

Les données de ces capteurs sont enregistrées, accessibles par PUMPSCANNER. Elles servent aussi pour des fonctions de régulation évoluées comme par exemple pour le maintien d'une pression constante.

Alimentation hybride photovoltaïque + 230V

Ce kit de pompage fonctionne en autonomie complète par l’énergie solaire. Il est possible de le faire fonctionner également par une source 230V comme un groupe électrogène par exemple pour étendre la période de pompage de nuit. Pour cela un coffret POWERPACK doit être rajouté. Nous consulter.



Schéma et assistance technique


Un schéma détaillé accompagne le kit indiquant comment se branchent les différents composants, câbles, etc. L’installation et la mise en œuvre sont relativement simples. Elles peuvent se faire directement par l’utilisateur ou par un professionnel (foreur, installateur de pompe, électricien, etc.) qui peut prendre contact avec nous pour être guidé.

Pendant toute la phase de votre projet, lors du choix, lors de l’installation ou après plusieurs années d’utilisation, nous sommes à vos côtés pour répondre à vos interrogations et résoudre les éventuels problèmes



Les différents types de supports à choisir




Vous pouvez choisir plusieurs type de supports en fonction de votre besoins. Les panneaux pouvant être utilisés en mode portrait (vertical) ou paysage (horizontal). Bien évidement une orientation vers le sud est optimale, mais légèrement est ou ouest n'a pas beaucoup d incidence.

L'angle idéal est d'environ 25-30° en moyenne annuelle. Certains supports permettent de faire des réglages. Dans ce cas il est possible de relever les panneaux (45 à 60°/H) pour mieux optimiser la période hivernale quand le soleil est bas dans le ciel.

Les panneaux ont des trous de fixation en partie arrière vous permettant de faire votre propre structure de pose.

Pour les poses en toitures l'angle sera celle de la toiture, choisir dans ce cas le pan qui est le plus au sud.

MINIRAILS pour TOIT TOLES

Idéal pour les toitures en tôle "trapézoidale" de type Bacacier. Les minirails se fixent entre deux ondes soit avec les vis autoforeuse fournies soit sur la visserie existante. Des brides permettent la fixation des panneaux sur les minirails. Aluminium

TOIT TUILES

Structure aluminium pour toiture en tuiles mécaniques. Deux barres transversales supportent les panneaux avec des brides de serrage. Les pattes en S passent sous les tuiles et épouse leur forme. Elles se fixent sur les chevrons sous tuiles et sur les barres transversales.

DELTA 45°

Idéal pour la pose au sol en mode portrait. Se fixe sur un support dur et plan comme une dalle béton ou une terrasse. Angle d'inclinaison fixe à 45°. Tout aluminium

DELTA 15-30°

Idéal pour la pose au sol en mode portrait. Se fixe sur un support dur et plan comme une dalle béton ou une terrasse. Angle d'inclinaison ajustable de 15 à 30°. Tout aluminium

UNIFIX 500B

Idéal pour la pose au sol en mode paysage et pour la pose murale. Se fixe sur un support dur et plan comme une dalle béton ou une terrasse, un mur, une ossature bois. Il peut également être lesté sur une pelouse, terrain nu ou sable. Angle d'inclinaison réglable 0 à 90°. Acier galvanisé.

UNIFIX 800EGF

Uniquement pour la pose au sol en mode portrait. Il peut être utilisé sur tout type de terrain, soit en fixation sur dalle béton ou terrasse par exemple, soit en terrain non préparé comme une pelouse ou gravier. Acier galvanisé. Inclinaison réglable de 20 à 60°

UNIFIX 800EGF + caisse

Dans cette version le support UNIFIX 800EGF arrive avec une caisse de lestage à remplir avec du sable.

Fiche technique
