-20%

Kit autoconsommation monophasé - 5KWc - APSystems

Référence: K-APS-M-10

3 260,55 € 4 075,69 €

Quantité

Puissance PV : 5000Wc
pour réseau : 230V mono
Micro-onduleur : APSystems

Description

Grâce à ce kit solaire autoconsommation vous produirez une partie de l'énergie que vous consommez et réduirez ainsi vos factures d'électricité.

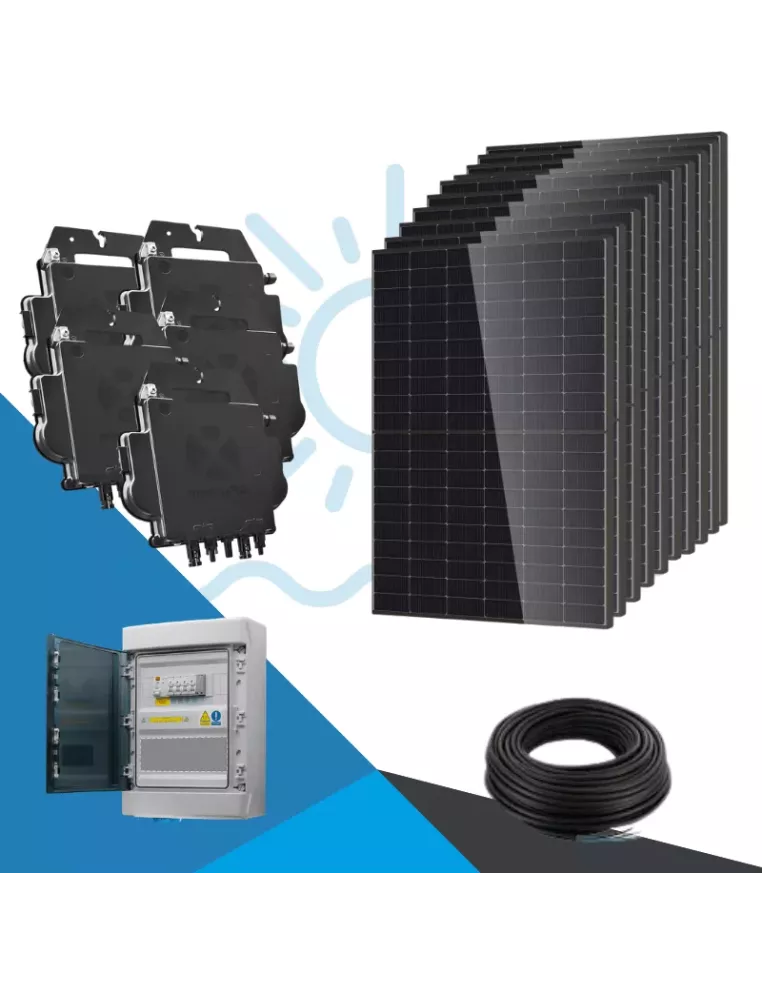

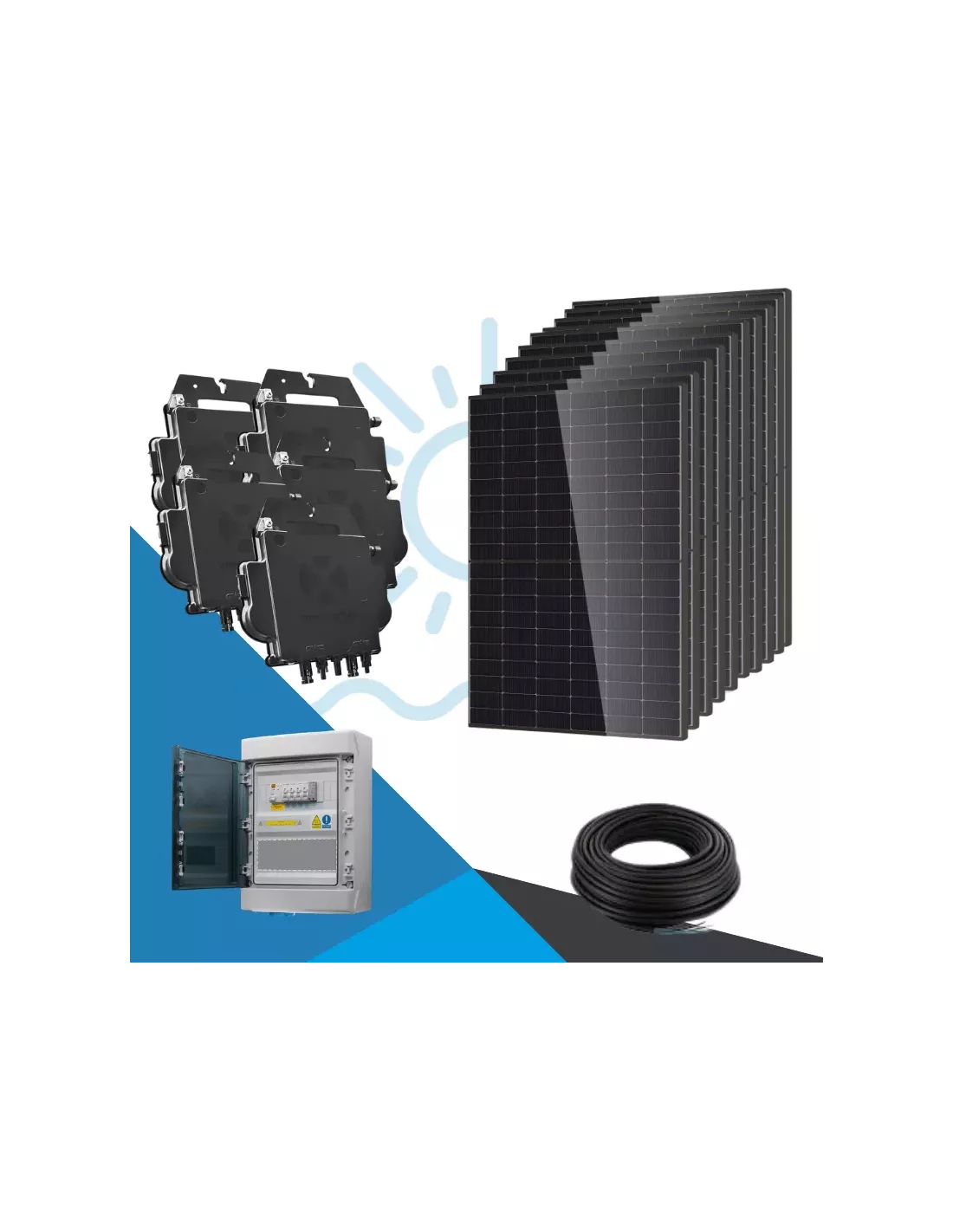

Contenu du kit

Panneau solaire 500Wc Monocristallin
DMEGC Solar - 1950 x 1134 x 30mm (*)

Micro-onduleur DS3-H d'APsystems

Câble liaison micro-onduleur

Câble 3G2,5 standard pour liaison coffret Embouts, connecteurs et outils spécifiques

Coffret de protection 3kWc Onduleur AC monophasé

Passerelle de communication ECU-C d'APsystems

(*) Compte tenue de l’évolution permanente des panneaux solaires, en fonction des stocks au moment de la commande, nous pouvons être amené à vous proposer un modèle équivalent ou plus puissant.

Principe de fonctionnement

Pendant la journée le kit solaire produit de l'énergie électrique qui est injectée chez vous, après votre compteur. Vos consommateurs électriques sont alors alimentés par cette énergie gratuite.

Si vous consommez moins que la production de vos panneaux solaires, vous ne consommerez rien sur EDF. Si vous consommez plus que ce que peut fournir le kit solaire alors le complément viendra d'EDF. L’équilibrage se fait naturellement, sans aucune intervention de votre part, ni intervention d'un équipement. c'est la loi des nœuds.

Ce kit couvrira en autoconsommation les besoins habituels et permanents de votre maison.

Il est prévu pour les alimentations en 230V, non adaptés pour les réseaux en 400V triphasé. Le kit comprend tous les câbles et dispositifs de protection et coupure adéquat.

Nous vous invitons à nous contacter pour vous aider à choisir votre kit solaire. Nous prendrons le temps de comprendre votre besoin et vous orienter vers un kit existant ou redéfinirons un kit sur mesure.

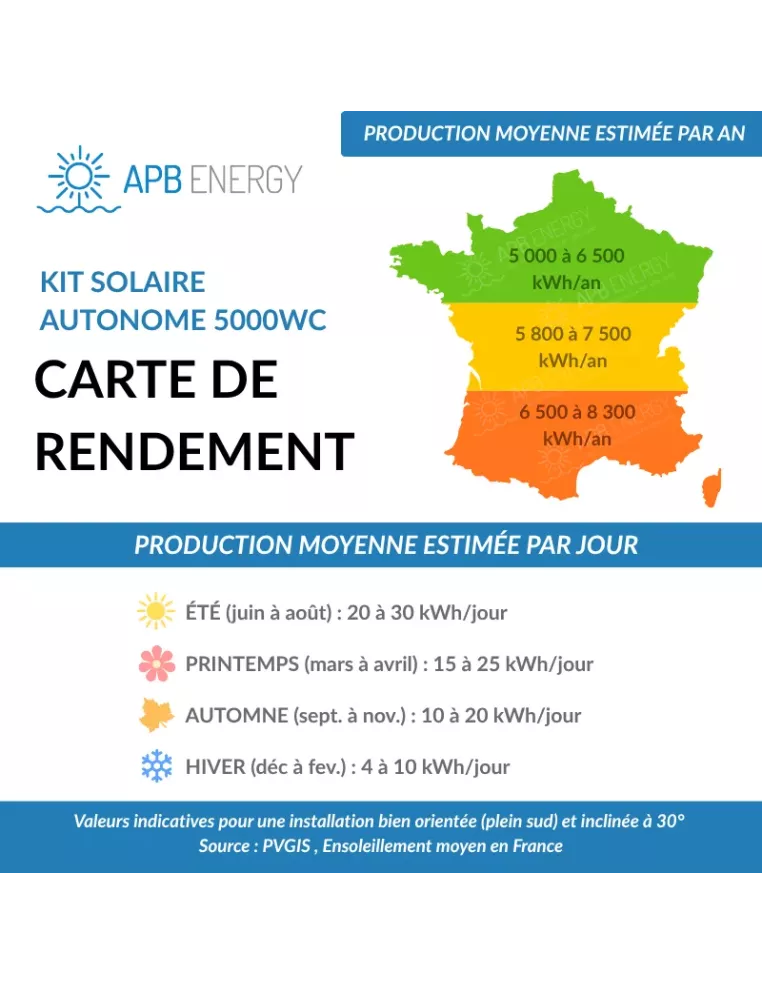

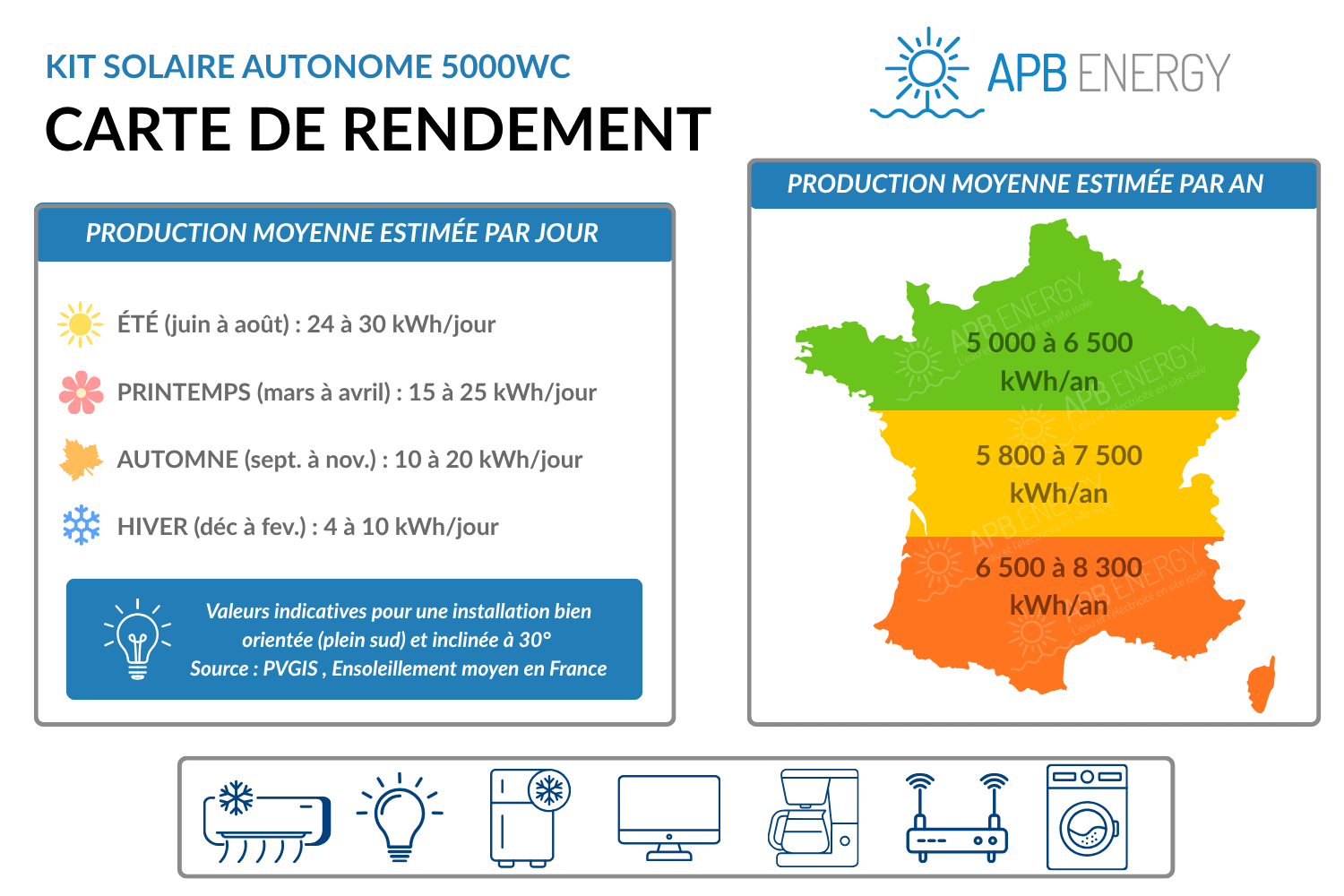

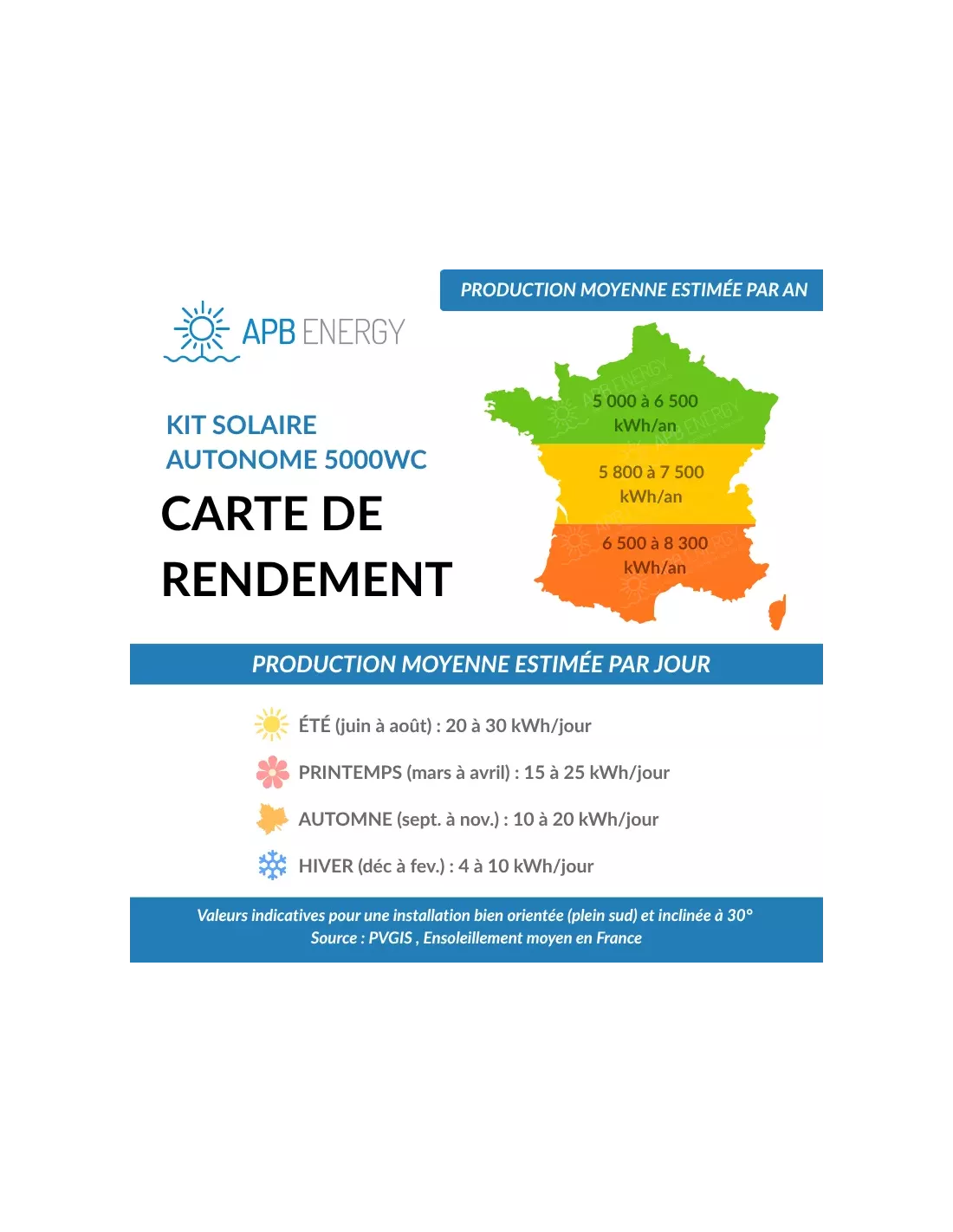

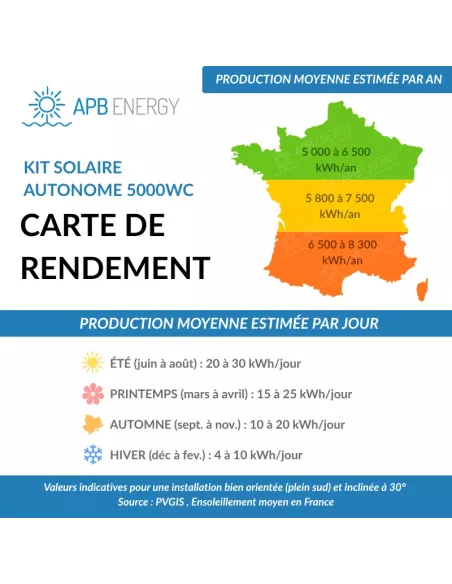

Capacité de production

Ce kit solaire d'autoconsommation a une puissance photovoltaïque de 5000Wc. Selon plusieurs facteurs, notamment la météo, la position du soleil, la disposition des panneaux solaires, etc., la production d'énergie varie en permanence.

Sur le tableau ci-dessous vous trouverez le potentiel de production annuelle avec des panneaux orientés vers le sud et une inclinaison d'environ 30°. C'est une production moyennée sur la base de données météo sur 20 ans. Il vous suffit de multiplier la puissance du kit (en kWc) par le coefficient indiqué pour connaitre la production annuelle en kWh.


Environ 5600 kWh/kWc	Environ 6100 kWh/kWc	Environ 6750 kWh/kWc
Environ 7250 kWh/kWc	Environ 7750 kWh/kWc	Environ 8000 kWh/kWc

Les panneaux solaires

Les panneaux solaires DMEGC sont réputés pour leur fiabilité, leur puissance et efficacité élevées, leur coefficient de température optimisé et leurs performances exceptionnelles en faible luminosité.

La garantie produit est de 25 ans, la garantie de rendement est de 30 ans.

(*) Wc = Watt-crête, unité de puissance des panneaux solaires photovoltaïques, obtenus en conditions normalisées STC, correspond aux conditions optimales.

FICHE TECHNIQUE

Le micro-onduleur

Le micro-onduleur DS3-H d'APsystems délivre 960VA et connecte 2 panneaux photovoltaïques, chacun équipé d’un MPPT pour un rendement optimal. Avec un facteur de puissance ajustable et une protection IP67, il garantit des performances élevées même dans des conditions difficiles.

Chaque panneau fonctionne de manière indépendante, pour maximiser la production. Jusqu'à 5 micro-onduleurs peuvent être inter-connectés pour permettre de réaliser des chaînes de 10 panneaux.

FICHE TECHNIQUE

La passerelle de communication

La passerelle ECU-C d'APSystems améliore l'efficacité de votre système solaire en autoconsommation. Elle suit la production et la consommation d'énergie, limite l'injection au réseau, et propose des outils de suivi performants. Accessible en temps réel via WiFi et des plateformes conviviales, l'ECU-C assure une gestion optimale de votre installation. Elle est compatible avec tous les micro-onduleurs APS et supporte jusqu'à 400 modules photovoltaïques.

FICHE TECHNIQUE

EMA Manager App

EMA APP est conçu pour les propriétaires de systèmes de micro-onduleurs APsystems et les utilisateurs DIY.

Il permet aux utilisateurs de suivre en temps réel les performances du système photovoltaïque, de voir la production du système par jour, mois, année, de calculer les économies d’énergie et les avantages environnementaux.

Il permet également la mise en service et la configuration du système.

GUIDE D'UTILISATION

Les prestations et démarches

Dans ce kit solaire autoconsommation sont inclus des prestations tel que le schéma de câblage ainsi que la préparation du câble solaire. Le schéma de câblage vous aidera lors de l'installation de votre système.
Lors de la mise en service, ou a tout moment en cas de questionnement, vous pouvez nous contacter pour vous faire assister.

Ces prestations sont effectuées par notre équipe d'ingénieurs directement dans nos locaux.

- Mairie : Il n'y a pas de démarche spécifique à faire pour une installation au sol. Si les panneaux sont à plus de 1,8m de hauteur ou sur le toit il faut alors faire une déclaration préalable de travaux à votre mairie. Sauf cas particuliers (site classé, monuments historique, réserve naturelle, etc) la pose de panneau solaire est toujours acceptée.

- Enedis : Vous devez déclarer votre installation à ENEDIS. Il s'agit de la Convention d'Autoconsommation Sans Réinjection (CACSI). Il n'y a pas de revente du surplus. La part d'énergie non consommée ne sera pas achetée par votre gestionnaire de réseau. Il n'y a pas de Consuel à passer ou d'accord à attendre. La démarche se fait en ligne. Un certificat de conformité vous sera demandé, il est fournit avec le kit.

- Consuel (Comité national pour la sécurité des usagers de l'électricité) : En général, pour toute installation photovoltaïque d'une puissance supérieure à 3 kWc, une déclaration auprès du Consuel est obligatoire. Les installations de petite taille (inférieures à 3 kWc) peuvent être exemptées, mais cela dépend des conditions spécifiques et des caractéristiques du projet.

Les différents types de supports à choisir

Vous pouvez choisir plusieurs type de supports en fonction de votre besoins. Les panneaux pouvant être utilisés en mode portrait (vertical) ou paysage (horizontal). Bien évidement une orientation vers le sud est optimale, mais légèrement est ou ouest n'a pas beaucoup d incidence.

L'angle idéal est d'environ 25-30° en moyenne annuelle. Certains supports permettent de faire des réglages. Dans ce cas il est possible de relever les panneaux (45 à 60°/H) pour mieux optimiser la période hivernale quand le soleil est bas dans le ciel.

Les panneaux ont des trous de fixation en partie arrière vous permettant de faire votre propre structure de pose.

Pour les poses en toitures l'angle sera celle de la toiture, choisir dans ce cas le pan qui est le plus au sud.

MINIRAILS pour TOIT TOLES

Idéal pour les toitures en tôle "trapézoidale" de type Bacacier. Les minirails se fixent entre deux ondes soit avec les vis autoforeuse fournies soit sur la visserie existante. Des brides permettent la fixation des panneaux sur les minirails. Aluminium

TOIT TUILES

Structure aluminium pour toiture en tuiles mécaniques. Deux barres transversales supportent les panneaux avec des brides de serrage. Les pattes en S passent sous les tuiles et épouse leur forme. Elles se fixent sur les chevrons sous tuiles et sur les barres transversales.

DELTA 45°

Idéal pour la pose au sol en mode portrait. Se fixe sur un support dur et plan comme une dalle béton ou une terrasse. Angle d'inclinaison fixe à 45°. Tout aluminium

DELTA 15-30°

Idéal pour la pose au sol en mode portrait. Se fixe sur un support dur et plan comme une dalle béton ou une terrasse. Angle d'inclinaison ajustable de 15 à 30°. Tout aluminium

UNIFIX 500B

Idéal pour la pose au sol en mode paysage et pour la pose murale. Se fixe sur un support dur et plan comme une dalle béton ou une terrasse, un mur, une ossature bois. Il peut également être lesté sur une pelouse, terrain nu ou sable. Angle d'inclinaison réglable 0 à 90°. Acier galvanisé.

UNIFIX 800EGF

Uniquement pour la pose au sol en mode portrait. Il peut être utilisé sur tout type de terrain, soit en fixation sur dalle béton ou terrasse par exemple, soit en terrain non préparé comme une pelouse ou gravier. Acier galvanisé. Inclinaison réglable de 20 à 60°
