Kit solaire autonome avec batteries lithium - 6,3kWc 9,6kWh 5kVA zoom_in -15%

Kit solaire autonome batteries lithium 6,3kWc 9,6kWh 5000VA

  • Référence: K-A-LIT-14-10-50M

9 646,38 € 11 348,69 €

icone-panneau-solaire Puissance PV : 6300Wc
icone-batterie-solaire Capacité batteries : 9600Wh
icone-onduleur-solaire Puissance onduleur : 5000VA

Description

Kit solaire autonome avec batterie lithium
Puissance solaire de 6,3Wc
Capacité de stockage de 9,6kWh
Puissance de conversion 230V de 5kVA



Ce kit solaire permet de produire de l'énergie en journée pour une consommation directe ou sur batteries lithium Pylontech.

Au-delà d'une quantité de 2, les batteries lithium Pylontech sont fournies dans une baie informatique Socamont, offrant une protection contre les éléments extérieurs et les interventions humaines non autorisées.

Ce matériel est dédié aux sites non raccordés au réseau électrique pour alimenter tous types de consommateurs et d’habitations.

La gestion des flux d'énergie est automatique. Le système gère automatiquement la charge et décharge des batteries.

Une application Victron est disponible depuis votre smartphone en Bluetooth, et vous permet de surveiller en permanence le fonctionnement du système. Aucune intervention de votre part n'est nécessaire.

En cas de batteries faibles dû à une surconsommation ou a une période de mauvais temps prolongée, vous pouvez connecter un groupe électrogène qui permettra la recharge des batteries. Suivant le groupe électrogène, la gestion peut être automatique ou manuelle.

En option, on peut superviser l'ensemble par un écran tactile simple d'emploi. Il peut être connecté à internet en Wi-Fi ou en filaire pour un suivi et pilotage à distance.

Il est prévu pour les alimentations en 230V, non adaptés pour les réseaux en 400V triphasé. Le kit comprend tous les câbles et dispositifs de protection et coupure adéquat.

Nous vous invitons à nous contacter pour vous aider à choisir votre kit solaire.

Nous prendrons le temps de comprendre votre besoin et vous orienter vers un kit existant ou redéfinirons un kit sur mesure.

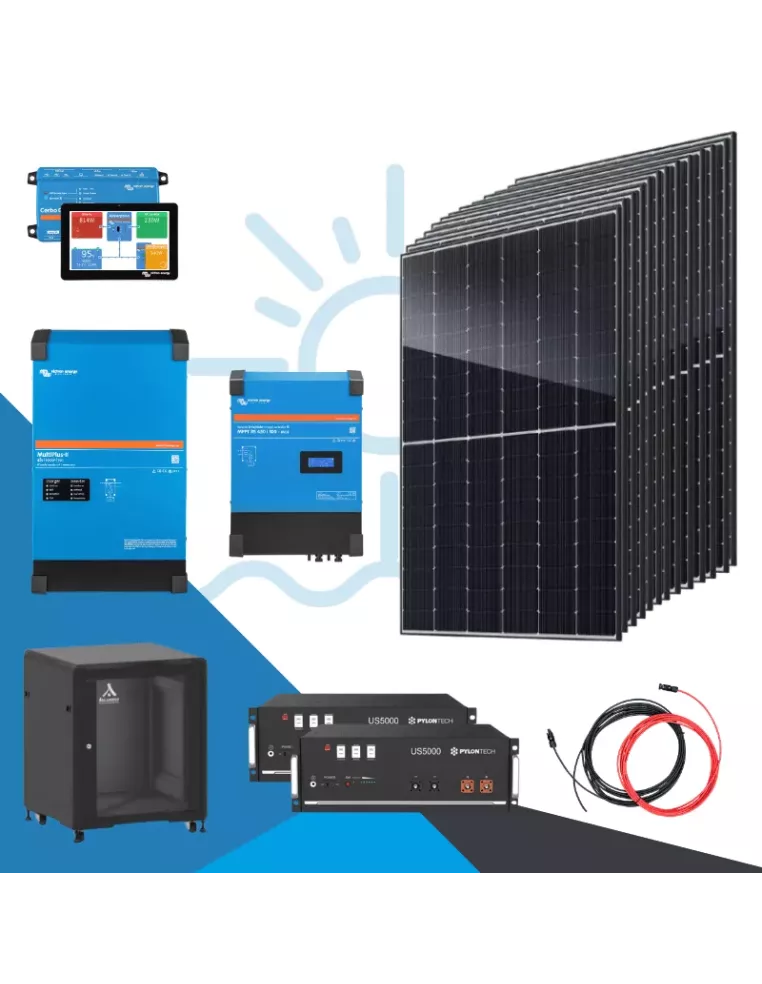

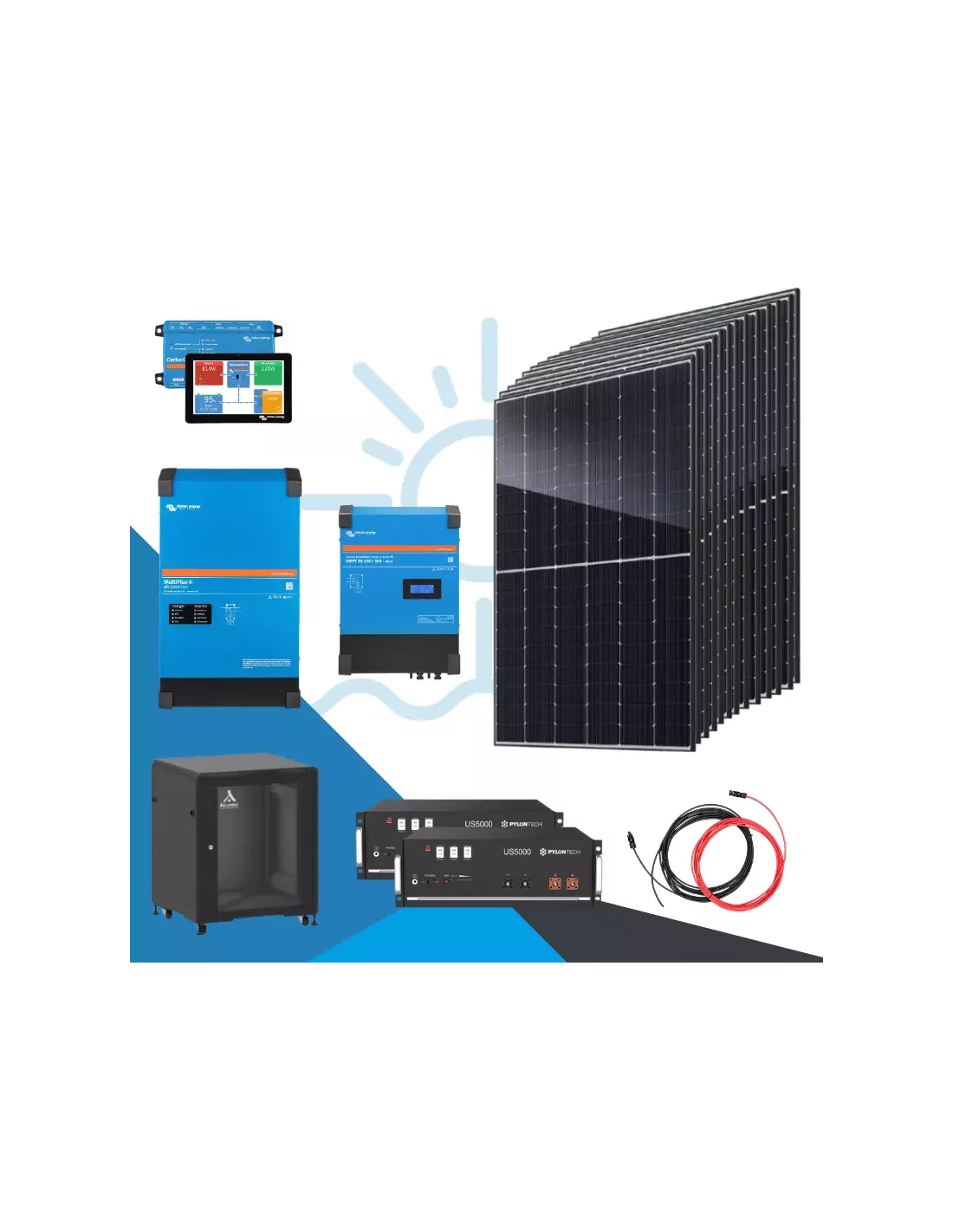

Composition du kit solaire de base



 (*) Compte tenue de l’évolution permanente des panneaux solaires, en fonction des stocks au moment de la commande, nous pouvons être amené à vous proposer un modèle équivalent ou plus puissant.



x14 Panneaux solaires monocristallins 450Wc - JINKO 1762x1134x30mm (*)

x2 Batterie lithium PYLONTECH US5000

x1 Régulateur de charge VICTRON MPPT 450/100

x1 Convertisseur-chargeur VICTRON MULTIPLUS II 48/5000

x1 Cerbo GX

x1 Ensemble de câbles : câbles solaires 10m, câble batterie, câbles pour accessoires de communication (Cerbo GX)

x1 Baie 19 pouces pour batteries

x1 Coffret de sectionnement DC 200V 63A parafoudre

x1 Ensemble portes fusibles et fusible NH00 MERSEN, cosses à sertir

x1 Schéma de câblage

Puissance PV


Les panneaux solaires photovoltaïques produisent l'énergie qui sera en partie consommée en direct, en partie stockée dans les batteries pour une utilisation future.

Ce kit dispose d'une puissance solaire de 6300Wc (*)

Les panneaux photovoltaïques sont de type monocristallin à haut rendement. La garantie produit est de 10ans, la garantie de rendement est de 25ans.

(*) Wc = Watt-crête, unité de puissance des panneaux solaires photovoltaïques, obtenus en conditions normalisées STC, correspond aux conditions optimales.



Capacité de production


Selon plusieurs facteurs, notamment le lieu et la saison, vos panneaux photovoltaïques vont produire plus ou moins d'énergie quotidiennement.

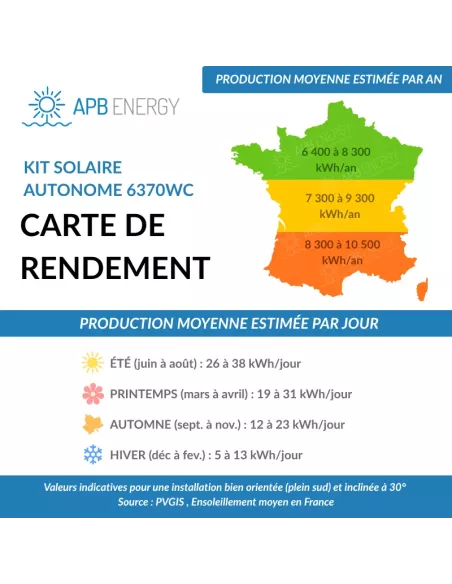

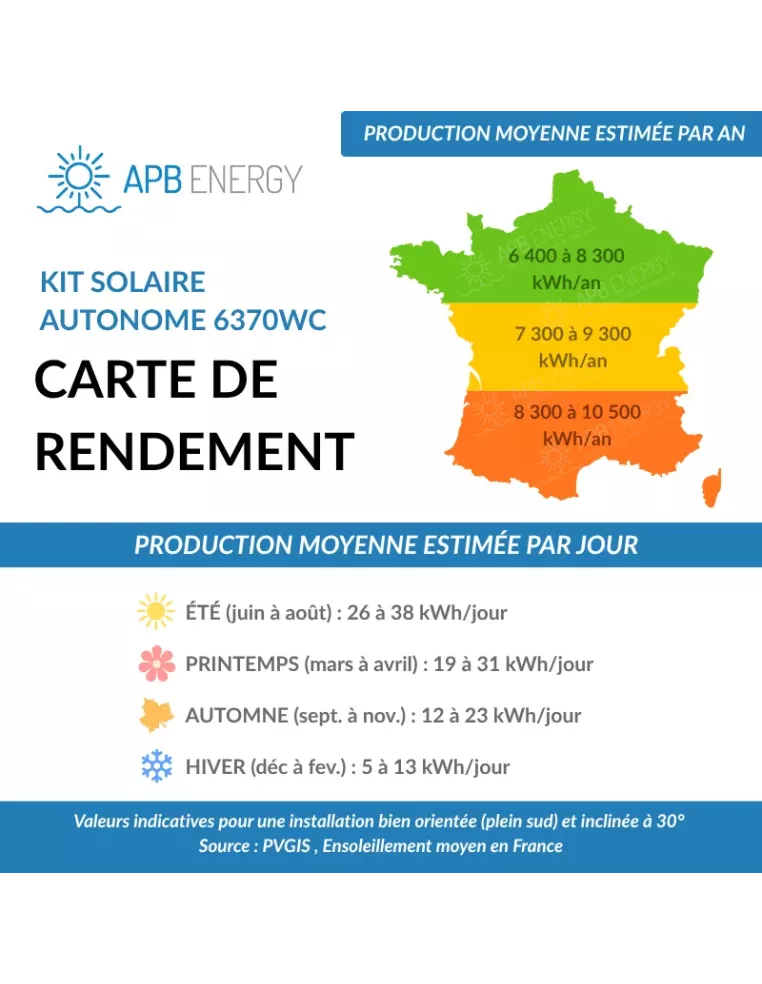

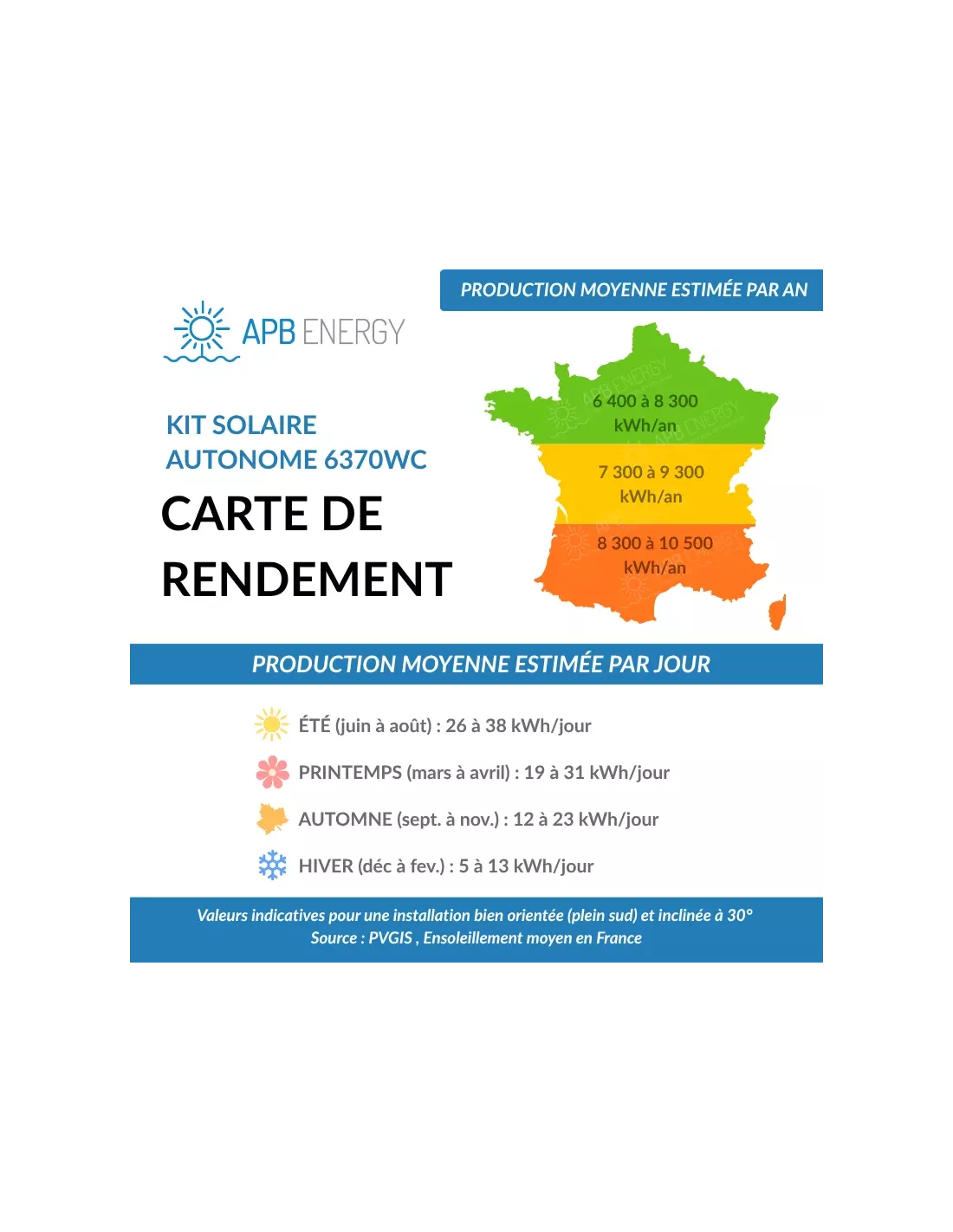

Sur le tableau ci-dessous vous trouverez le potentiel de production de ce kit solaire. C'est une production moyennée sur la base de données météo sur 20 ans.

 carte production solaire france
H : 5,1 à 6,6 kWh/j
E : 17,3 à 17,9 kWh/j
H : 5,9 à 7,7 kWh/j
E : 18,5 à 19,3 kWh/j
H : 6,6 à 7,7 kWh/j
E : 18,4 à 20,3 kWh/j
H : 8,6 à 9,6 kWh/j
E : 20,4 à 21,8 kWh/j
H : 10,7 à 12,4 kWh/j
E : 22 à 23,3 kWh/j
H : 11,3 à 13 kWh/j
E : 22 à 23,3 kWh/j
*H=hiver  E=été

On peut être complètement autonome, mais cela dépend de votre région, de l’utilisation selon la saison, et de la gestion de votre consommation.





Capacité de stockage


Le rôle de la batterie est de stocker l’excédent d’énergie produite pendant la journée afin de la restituer pour votre consommation de soirée.

Ce kit est composé de batteries solaires Lithium Pylontech.
Les batteries lithium acceptent un cyclage charge/décharge importent (6000 cycles annoncés) et sont parfaitement adaptées à ce type d'utilisation.

Elles sont communicantes, vous retrouverez sur l’écran de supervision leur état de charge en pourcentage mais également les tensions individuelles de chacune des cellules et l'état de santé.

La capacité de stockage maximale de ce kit est de 9,6kWh.



Convertisseur-chargeur 230V


Le convertisseur a pour fonction de transformer le courant continu DC des batteries en courant alternatif 230V AC.

Il se place entre votre groupe électrogène (option) et votre installation électrique.

Sa puissance de conversion est de 5000VA (environ 5000W). Le relai de transfert est de 50A

La puissance de conversion (5000VA) peut se cumuler à la puissance du groupe pour donner à vos consommateurs s'il y a une pointe de consommation importante.



CERBO GX + écran TOUCH (option)


Le CERBO GX est le cœur intelligent du système. Tous les appareils y sont connectés. Il gère les échanges d’énergie sans aucune intervention de votre part.

Le CERBO GX se connecte en WIFI ou filaire à votre box internet et vous pouvez suivre et intervenir sur votre installation à distance.

(option) L'écran tactile vous permet de visualiser en local le fonctionnement de l'ensemble et de faire les ajustements souhaités si nécessaire.



Câblage et protection


L'ensemble des câbles, fusibles, porte-fusible et organes de coupure pour le branchement des panneaux solaires et des appareils entre eux est fourni dans le kit ainsi qu'un synoptique pour pouvoir faire une mise en œuvre dans les règles de l'art et en respect à la norme 15712-3.

check-dimensionnement-kit-solaire Câbles et connecteurs de panneaux solaires
check-dimensionnement-kit-solaire Coffret de liaison, dispositif de coupure et protection des panneaux solaires avec parafoudre (*)
check-dimensionnement-kit-solaire Câbles batteries, fusibles haute protection MERSEN et coupe-batteries pour le régulateur et le convertisseur
check-dimensionnement-kit-solaire Câble de terre pour la mise à la terre des équipements
check-dimensionnement-kit-solaire Schéma pour le câblage de l’ensemble, simple et compréhensible
check-dimensionnement-kit-solaire Pré-paramétrage des appareils ou consignes de paramétrage à la mise en service

(*) par défaut est prévue une distance de 10m entre les panneaux solaires et la zone technique. Si vous avez besoin de plus merci de nous consulter pour modification de ces câbles.

Les câbles standard de liaison 230V avec votre tableau électrique ne sont pas inclus.



Installation


Nous fournissons un synoptique pour vous aider ou aider la personne qui fera le montage. Les appareils sont pré-paramétrés quasiment totalement. Lors de la mise en service, ou a tout moment en cas de questionnement, vous pouvez nous contacter pour vous faire assister.

Si vous ne vous sentez pas à l'aise avec l’électricité il est quand même préférable de faire appel à une personne compétente. Le montage du système en soi n'est pas très compliqué mais à un moment il faudra intervenir dans votre tableau électrique.



Les démarches


check-dimensionnement-kit-solaire Mairie : Vous devez faire une déclaration préalable de travaux à votre mairie.





Les différents types de supports à choisir


Vous pouvez choisir plusieurs type de supports en fonction de votre besoins. Les panneaux pouvant être utilisés en mode portrait (vertical) ou paysage (horizontal). Bien évidement une orientation vers le sud est optimale, mais légèrement est ou ouest n'a pas beaucoup d incidence.

L'angle idéal est d'environ 25-30° en moyenne annuelle. Certains supports permettent de faire des réglages. Dans ce cas il est possible de relever les panneaux (45 à 60°/H) pour mieux optimiser la période hivernale quand le soleil est bas dans le ciel.

Les panneaux ont des trous de fixation en partie arrière vous permettant de faire votre propre structure de pose.

Pour les poses en toitures l'angle sera celle de la toiture, choisir dans ce cas le pan qui est le plus au sud.



MINIRAILS pour TOIT TOLES

Idéal pour les toitures en tôle "trapézoidale" de type Bacacier. Les minirails se fixent entre deux ondes soit avec les vis autoforeuse fournies soit sur la visserie existante. Des brides permettent la fixation des panneaux sur les minirails. Aluminium

TOIT TUILES

Structure aluminium pour toiture en tuiles mécaniques. Deux barres transversales supportent les panneaux avec des brides de serrage. Les pattes en S passent sous les tuiles et épouse leur forme. Elles se fixent sur les chevrons sous tuiles et sur les barres transversales.

DELTA 45°

Idéal pour la pose au sol en mode portrait. Se fixe sur un support dur et plan comme une dalle béton ou une terrasse. Angle d'inclinaison fixe à 45°. Tout aluminium

DELTA 15-30°

Idéal pour la pose au sol en mode portrait. Se fixe sur un support dur et plan comme une dalle béton ou une terrasse. Angle d'inclinaison ajustable de 15 à 30°. Tout aluminium

UNIFIX 500B

Idéal pour la pose au sol en mode paysage et pour la pose murale. Se fixe sur un support dur et plan comme une dalle béton ou une terrasse, un mur, une ossature bois. Il peut également être lesté sur une pelouse, terrain nu ou sable. Angle d'inclinaison réglable 0 à 90°. Acier galvanisé.

UNIFIX 800EGF

Uniquement pour la pose au sol en mode portrait. Il peut être utilisé sur tout type de terrain, soit en fixation sur dalle béton ou terrasse par exemple, soit en terrain non préparé comme une pelouse ou gravier. Acier galvanisé. Inclinaison réglable de 20 à 60°

UNIFIX 800EGF + caisse

Dans cette version le support UNIFIX 800EGF arrive avec une caisse de lestage à remplir avec du sable.
