Kit autoconsommation monophasé - Recharge véhicule électrique 2,7kWc

-20%

Kit autoconsommation recharge véhicule électrique avec batterie - monophasé - 2,7kWc

Référence: K-6-EVCS

4 622,93 € 5 778,66 €

Quantité

Puissance PV : 2700Wc
Charge de la voiture : 7kW max

Description

Grâce à ce kit solaire autoconsommation vous produirez une partie de l'énergie que vous consommez, et vous pourrez recharger votre véhicule électrique depuis chez vous

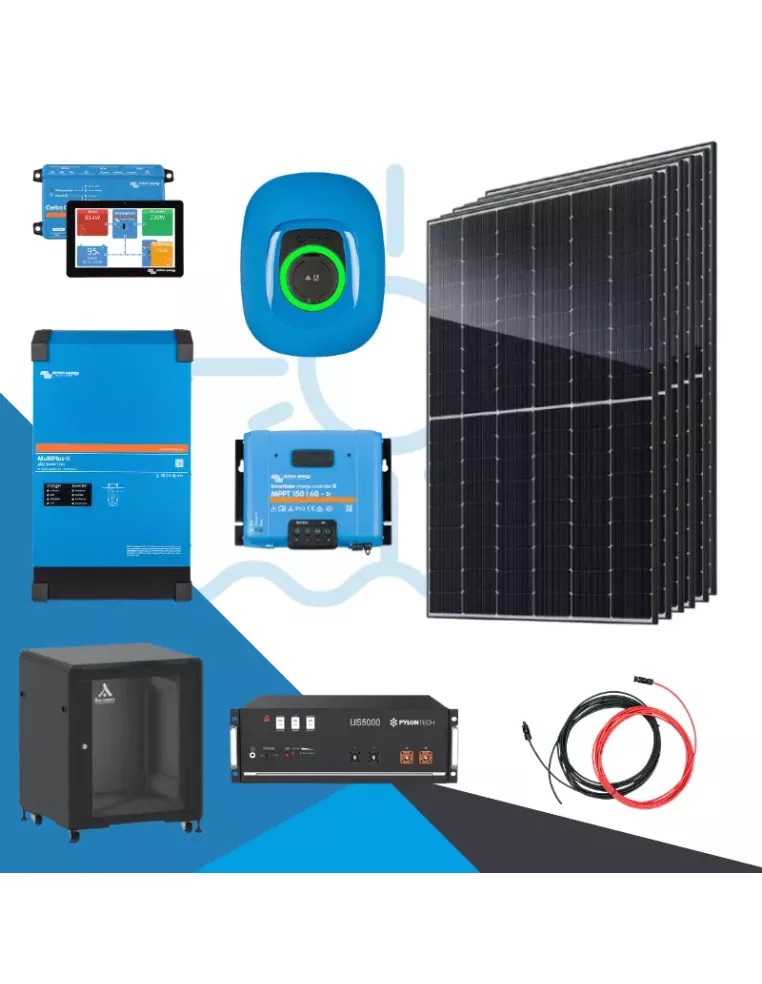

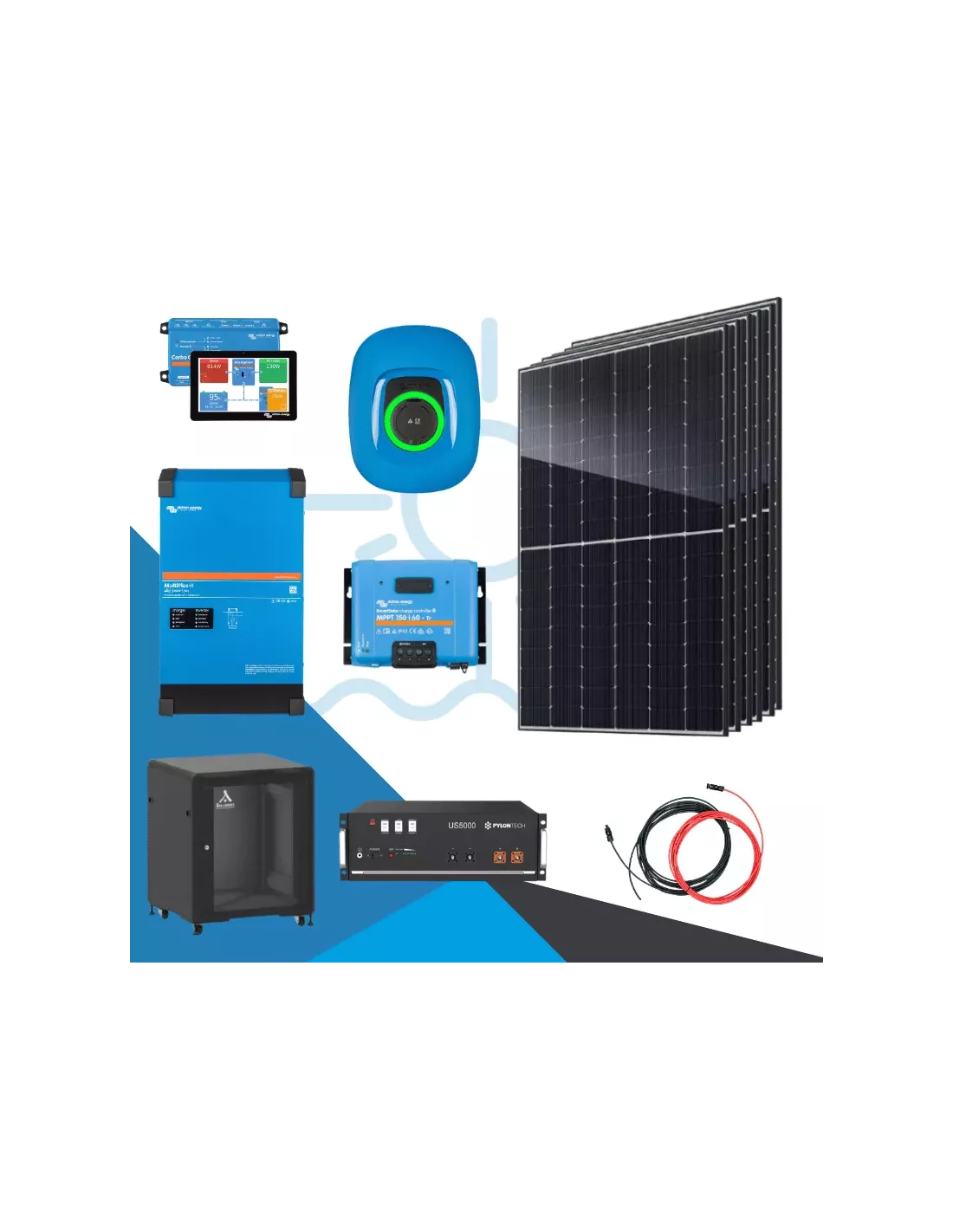

Contenu du kit

Panneau solaire 450Wc Monocristallin
JINKO - 1762 x 1134 x 30mm (*)
Bas Carbone

Convertisseur-chargeur Multiplus II 48/3000 VICTRON

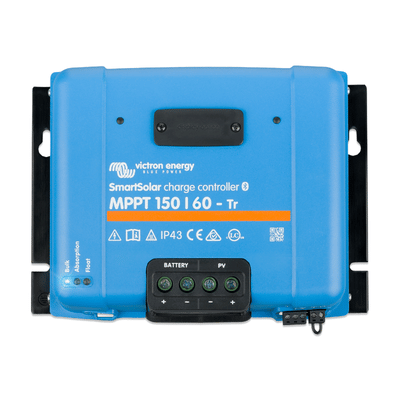

Régulateur SmartSolar MPPT 150/60 VICTRON

Batterie Pylontech US5000

Coffret Inverseur de source triphasé 32A avec parafoudre

EV Charging station NS Bleu - VICTRON

Baie de brassage 19'' charge lourde 12U - SOCAMONT

1 x cerbo GX
1 x GX touch 50

x 30m de câble solaire
x 2 câbles batteries

(*) Compte tenue de l’évolution permanente des panneaux solaires, en fonction des stocks au moment de la commande, nous pouvons être amené à vous proposer un modèle équivalent ou plus puissant.

Principe de fonctionnement

Pendant la journée le kit solaire produit de l'énergie électrique qui est injectée chez vous, après votre compteur. Vos consommateurs électriques sont alors alimentés par cette énergie gratuite.

Nous vous invitons à nous contacter pour vous aider à choisir votre kit solaire. Nous prendrons le temps de comprendre votre besoin et vous orienter vers un kit existant ou redéfinirons un kit sur mesure.

Avec les panneaux solaires du domicile, la borne peut être configurée pour recharger votre voiture électrique lorsque les batteries sont pleines.
Vous avez la possibilité de coupler vos panneaux existants au matériel présenté ci-dessus : contactez-nous

Avec le réseau :

Consommation du solaire en priorité
Stockage du surplus solaire dans les batteries
Pas de réinjection du surplus solaire sur le réseau
Charge de la voiture : 7 kW max

En cas de coupure réseau :

Exemple : 4h avec consommation de 1000W sur batterie
Continuité de production solaire
Pas de charge voiture

Exemple :

Voici l'exemple d'un paramétrage possible :

Batteries >70% : la production solaire alimente les consommateurs et charge la voiture

Batteries >50% : la production alimente les consommateurs uniquement

Batteries <30% : le réseau prend le relai, la production solaire charge les batteries uniquement

Capacité de production

Ce kit solaire d'autoconsommation a une puissance photovoltaïque de 2700Wc. Selon plusieurs facteurs, notamment la météo, la position du soleil, la disposition des panneaux solaires, etc., la production d'énergie varie en permanence.

Sur le tableau ci-dessous vous trouverez le potentiel de production annuelle avec des panneaux orientés vers le sud et une inclinaison d'environ 30°. C'est une production moyennée sur la base de données météo sur 20 ans. Il vous suffit de multiplier la puissance du kit (en kWc) par le coefficient indiqué pour connaitre la production annuelle en kWh.


Environ 5600kWh/kWc	Environ 6000 kWh/kWc	Environ 6800 kWh/kWc
Environ 7300 kWh/kWc	Environ 7800 kWh/kWc	Environ 8000 kWh/kWc

Les panneaux solaires

Les panneaux solaires 450 Wc JINKO sont réputés pour leur fiabilité, leur puissance et efficacité élevée, leur coefficient de température optimisé et leurs performances exceptionnelles en faible luminosité.

La garantie produit est de 15 ans, la garantie de rendement est de 30 ans.

(*) Wc = Watt-crête, unité de puissance des panneaux solaires photovoltaïques, obtenus en conditions normalisées STC, correspond aux conditions optimales.

FICHE TECHNIQUE

Batterie PYLONTECH US5000

Le rôle de la batterie est de stocker l’excédent d’énergie produite pendant la journée afin de la restituer pour votre consommation de soirée.

Ce kit est composé de batteries solaires Lithium.

Les batteries lithium acceptent un cyclage charge/décharge importent (6000 cycles annoncés) et sont parfaitement adaptées à ce type d'utilisation.

Elles sont communicantes, vous retrouverez sur l’écran de supervision leur état de charge en pourcentage mais également les tensions individuelles de chacune des cellules et l'état de santé.

La capacité de stockage maximale de ce kit est de 4800kWh.

Vous pourrez faire le choix d'affecter tout ou partie de cette capacité de stockage pour le transfert d'énergie de la journée vers la nuit, ou garder une partie de la batterie en "secours" en cas de coupure EDF.

FICHE TECHNIQUE

CERBO GX + écran TOUCH

Le CERBO GX est l'intelligence du système. Tous les appareils sont connectés sur le CERBO. Toute la gestion de l'énergie est piloté par l'intelligence du CERBO.

Le CERBO GX se connecte en WIFI ou filaire à votre box internet et vous pouvez suivre et intervenir sur votre installation à distance.

(option) L'écran tactile vous permet une visualisation en local et d'ajuster les paramètres. Si le CERBO GX est connecté au réseaux internet, alors nos ingénieurs pourront prendre la main sur le système et gérer les paramètres à distance.

FICHE TECHNIQUE

Convertisseur-chargeur Multiplus-II 48/3000/35-32

Le convertisseur-chargeur Multiplus est un élément central d'un kit solaire autonome. Il permet d'alimenter les équipements de la maison : de 230V/120 ou 400 Tri Volt.

Multifonctions, avec une gestion intelligente de l'énergie

Le Multiplus rassemble dans un seul boîtier compact un convertisseur sinusoïdal puissant, un chargeur sophistiqué à technologie de charge adaptative et un commutateur de transfert CA ultra rapide. En plus de ces fonctions de base, le MultiPlus offre de nombreuses caractéristiques avancées décrites ci-dessous.

Jusqu'à 6 Multi peuvent fonctionner en parallèle pour obtenir plus de puissance en sortie. En plus de la connexion en parallèle, trois unités peuvent être configurées pour une sortie triphasée.

Le tableau de commande Multi Control permet de limiter la puissance à fournir par le quai ou par le générateur. Le MultiPlus prend alors en compte la demande de puissance CA en sortie et n'utilisera que l'excédent pour la charge, évitant ainsi toute surcharge du quai ou d'un groupe électrogène.

FICHE TECHNIQUE

La borne de recharge

La EV Charging Station NS (station de charge pour véhicule électrique NS) a des capacités triphasées et monophasées. Elle fournit un maximum de 22 kW CA en mode triphasé ou 7,3 kW en mode monophasé.

Le chargeur peut être entièrement intégré et contrôlé à distance via un dispositif GX et le portail VRM de Victron Energy.

Les modes manuel et programmé offrent encore plus de flexibilité pour répondre aux besoins du véhicule électrique en fonction du système.

Elle comprend un anneau lumineux RVB entièrement programmable autour du port de charge qui affiche différents effets lumineux en fonction de l’état actuel (déconnecté, en charge, chargé, etc.) afin de déterminer rapidement l’état du dispositif.

FICHE TECHNIQUE

Les prestations et démarches

Dans ce kit solaire autoconsommation sont inclus des prestations tel que le schéma de câblage, la programmation des appareils ainsi que la préparation du câble solaire. Le schéma de câblage vous aidera lors de l'installation de votre système.
Lors de la mise en service, ou a tout moment en cas de questionnement, vous pouvez nous contacter pour vous faire assister.

Ces prestations sont effectuées par notre équipe d'ingénieurs directement dans nos locaux.

- Mairie : Il n'y a pas de démarche spécifique à faire pour une installation au sol. Si les panneaux sont à plus de 1,8m de hauteur ou sur le toit il faut alors faire une déclaration préalable de travaux à votre mairie. Sauf cas particuliers (site classé, monuments historique, réserve naturelle, etc) la pose de panneau solaire est toujours acceptée.

- Enedis : Vous devez déclarer votre installation à ENEDIS. Il s'agit de la Convention d'Autoconsommation Sans Réinjection (CACSI). Il n'y a pas de revente du surplus. La part d'énergie non consommée ne sera pas achetée par votre gestionnaire de réseau. Il n'y a pas de Consuel à passer ou d'accord à attendre. La démarche se fait en ligne. Un certificat de conformité vous sera demandé, il est fournit avec le kit.

- Consuel (Comité national pour la sécurité des usagers de l'électricité) : En général, pour toute installation photovoltaïque d'une puissance supérieure à 3 kWc, une déclaration auprès du Consuel est obligatoire. Les installations de petite taille (inférieures à 3 kWc) peuvent être exemptées, mais cela dépend des conditions spécifiques et des caractéristiques du projet.

Les différents types de supports à choisir

Vous pouvez choisir plusieurs type de supports en fonction de votre besoins. Les panneaux pouvant être utilisés en mode portrait (vertical) ou paysage (horizontal). Bien évidement une orientation vers le sud est optimale, mais légèrement est ou ouest n'a pas beaucoup d incidence.

L'angle idéal est d'environ 25-30° en moyenne annuelle. Certains supports permettent de faire des réglages. Dans ce cas il est possible de relever les panneaux (45 à 60°/H) pour mieux optimiser la période hivernale quand le soleil est bas dans le ciel.

Les panneaux ont des trous de fixation en partie arrière vous permettant de faire votre propre structure de pose.

Pour les poses en toitures l'angle sera celle de la toiture, choisir dans ce cas le pan qui est le plus au sud.

MINIRAILS pour TOIT TOLES

Idéal pour les toitures en tôle "trapézoidale" de type Bacacier. Les minirails se fixent entre deux ondes soit avec les vis autoforeuse fournies soit sur la visserie existante. Des brides permettent la fixation des panneaux sur les minirails. Aluminium

TOIT TUILES

Structure aluminium pour toiture en tuiles mécaniques. Deux barres transversales supportent les panneaux avec des brides de serrage. Les pattes en S passent sous les tuiles et épouse leur forme. Elles se fixent sur les chevrons sous tuiles et sur les barres transversales.

DELTA 45°

Idéal pour la pose au sol en mode portrait. Se fixe sur un support dur et plan comme une dalle béton ou une terrasse. Angle d'inclinaison fixe à 45°. Tout aluminium

DELTA 15-30°

Idéal pour la pose au sol en mode portrait. Se fixe sur un support dur et plan comme une dalle béton ou une terrasse. Angle d'inclinaison ajustable de 15 à 30°. Tout aluminium

UNIFIX 500B

Idéal pour la pose au sol en mode paysage et pour la pose murale. Se fixe sur un support dur et plan comme une dalle béton ou une terrasse, un mur, une ossature bois. Il peut également être lesté sur une pelouse, terrain nu ou sable. Angle d'inclinaison réglable 0 à 90°. Acier galvanisé.

UNIFIX 800EGF

Uniquement pour la pose au sol en mode portrait. Il peut être utilisé sur tout type de terrain, soit en fixation sur dalle béton ou terrasse par exemple, soit en terrain non préparé comme une pelouse ou gravier. Acier galvanisé. Inclinaison réglable de 20 à 60°
