• Kit solaire autonome 4050Wc-19200Wh-2600VA Xtender - APB Energy
Kit solaire autonome 4050Wc-19200Wh-2600VA Xtender - APB Energy zoom_in -25%

Kit solaire autonome 4050Wc-19200Wh-2600VA Xtender

  • Référence: APO-09-192-26X

9 928,78 € 13 238,38 €

icone-panneau-solaire Puissance PV : 4050Wc
icone-batterie-solaire Capacité batteries :  19200Wh
icone-onduleur-solaire Puissance onduleur : 2600VA

Description

Le kit solaire autonome 4050Wc-19200Wh-2600VA Xtender fait partie de la large gamme de nos kits solaires



Nos kits solaires bénéficient de notre longue expérience dans le domaine de l’électrification solaire autonome. Plus de 2000 clients nous ont fait confiance depuis 2007. Fidèles à notre réputation, nous tenons à ce que votre kit solaire vous donne pleine satisfaction :

check-dimensionnement-kit-solaire  Cohérence dans le dimensionnement
check-dimensionnement-kit-solaire  Choix de composants réputés et éprouvés
check-dimensionnement-kit-solaire  Fourniture des accessoires de câblage et dispositifs de sécurité
check-dimensionnement-kit-solaire  Accompagnement technique avant et après

Nous vous invitons à nous contacter pour vous aider à choisir votre kit solaire. Nous prendrons le temps de comprendre votre besoin et vous orienter vers un kit existant ou redéfinirons un kit sur mesure.

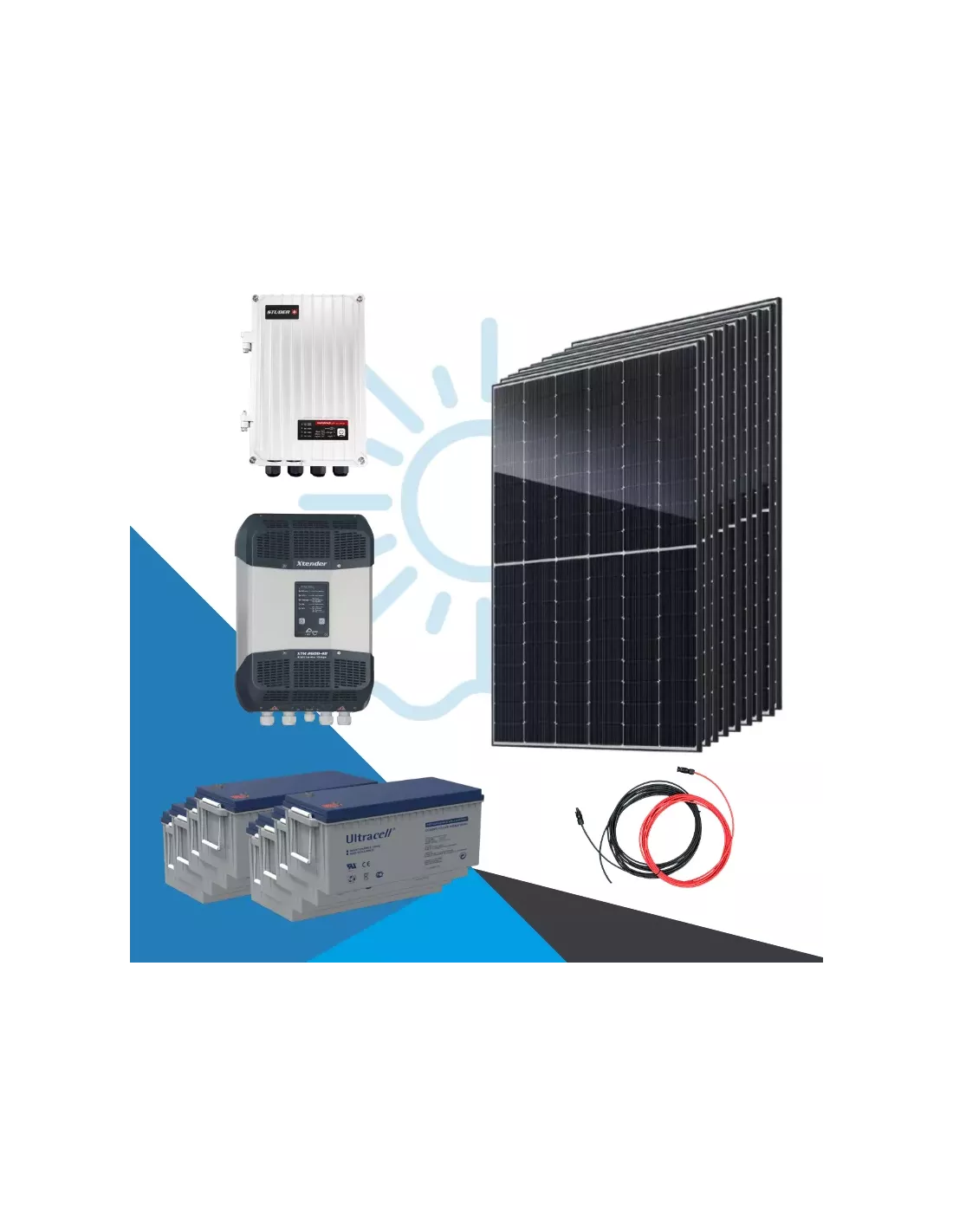

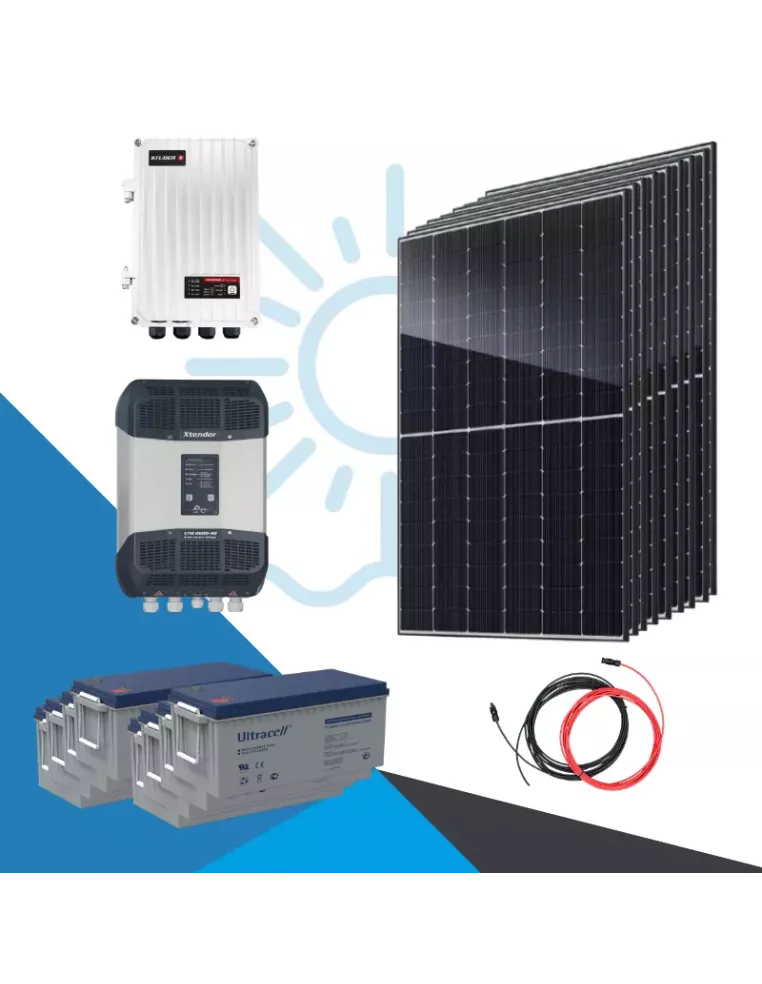

Composition du kit solaire de base


9x   Panneaux solaires monocristallins 450Wc
JINKO
1762x1134x30 mm (*)
Panneau solaire 425Wc
8x Batteries décharge lente
GEL12V 200Ah ULTRACELL Royaume Uni
1x Régulateur de charge STUDER VT-65
Fabriqué en suisse
1x Convertisseur-chargeur XTENDER XTM2600-48
STUDER Suisse

 (*) Compte tenue de l’évolution permanente des panneaux solaires, en fonction des stocks au moment de la commande, nous pouvons être amené à vous proposer un modèle équivalent ou plus puissant.



Puissance PV


Les panneaux solaires photovoltaïques produisent l'énergie qui sera en partie consommée en direct, en partie stockée dans les batteries pour une utilisation future.

Ce kit dispose d'une puissance solaire de 4050Wc (*)

Les panneaux photovoltaïques sont de type monocristallin à haut rendement. La garantie produit est de 10 ans, la garantie de rendement est de 25 ans.

(*) Wc = Watt-crête, unité de puissance des panneaux solaires photovoltaïques, obtenus en conditions normalisées STC, correspond aux conditions optimales.

Régulateur solaire


Le rôle du régulateur solaire est de gérer la charge des batteries en pilotant la production des panneaux solaires.

Le régulateur de ce kit solaire est un STUDER, modèle VT-65. Sa plage de tension coté panneaux solaires est de 150V, le courant maxi du coté batteries est de 65A. Ces caractéristiques sont adaptées aux panneaux et batteries de ce kit.

Son mode de régulation MPPT permet une optimisation de la production des panneaux solaires. En hiver le gain peut être de 20 à 30% par rapport à un régulateur classique.

STUDER est une fabricant suisse, tous les produits sont fabriqués dans leur usine de Sion. Ce fabriquant est spécialisé dans les produits de gestion d'énergie pour sites isolés. Les performances et robustesse de leurs régulateurs et convertisseurs sont les meilleurs du marché. Nous les préconisons pour les installations à usage professionnel ou à usage privé avec une utilisation soutenue ou en conditions d'utilisation sévère. La garantie initiale de 5 ans est extensible gratuitement à 10 ans via enregistrement sur le site web du fabricant.



Capacité de production


Selon plusieurs facteurs, notamment le lieu et la saison, vos panneaux photovoltaïques vont produire plus ou moins d'énergie quotidiennement.

Sur le tableau ci-dessous vous trouverez le potentiel de production de ce kit solaire. C'est une production moyennée sur la base de données météo sur 20 ans.

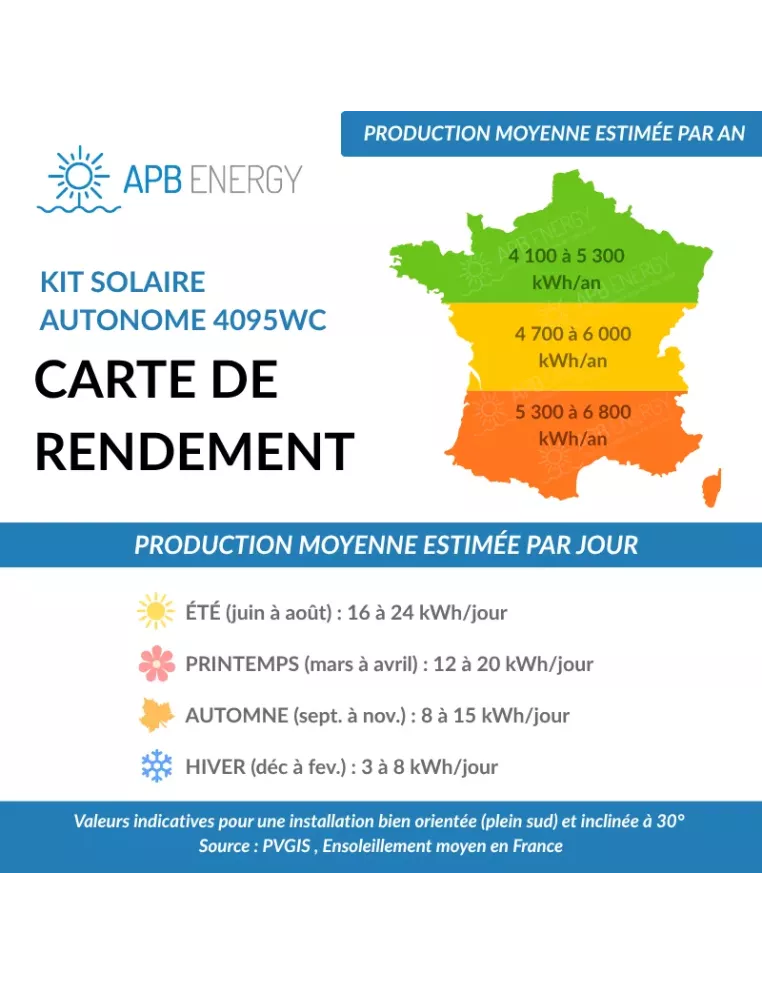

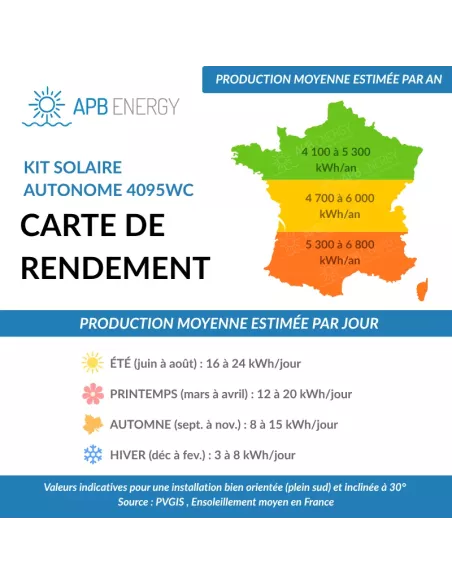

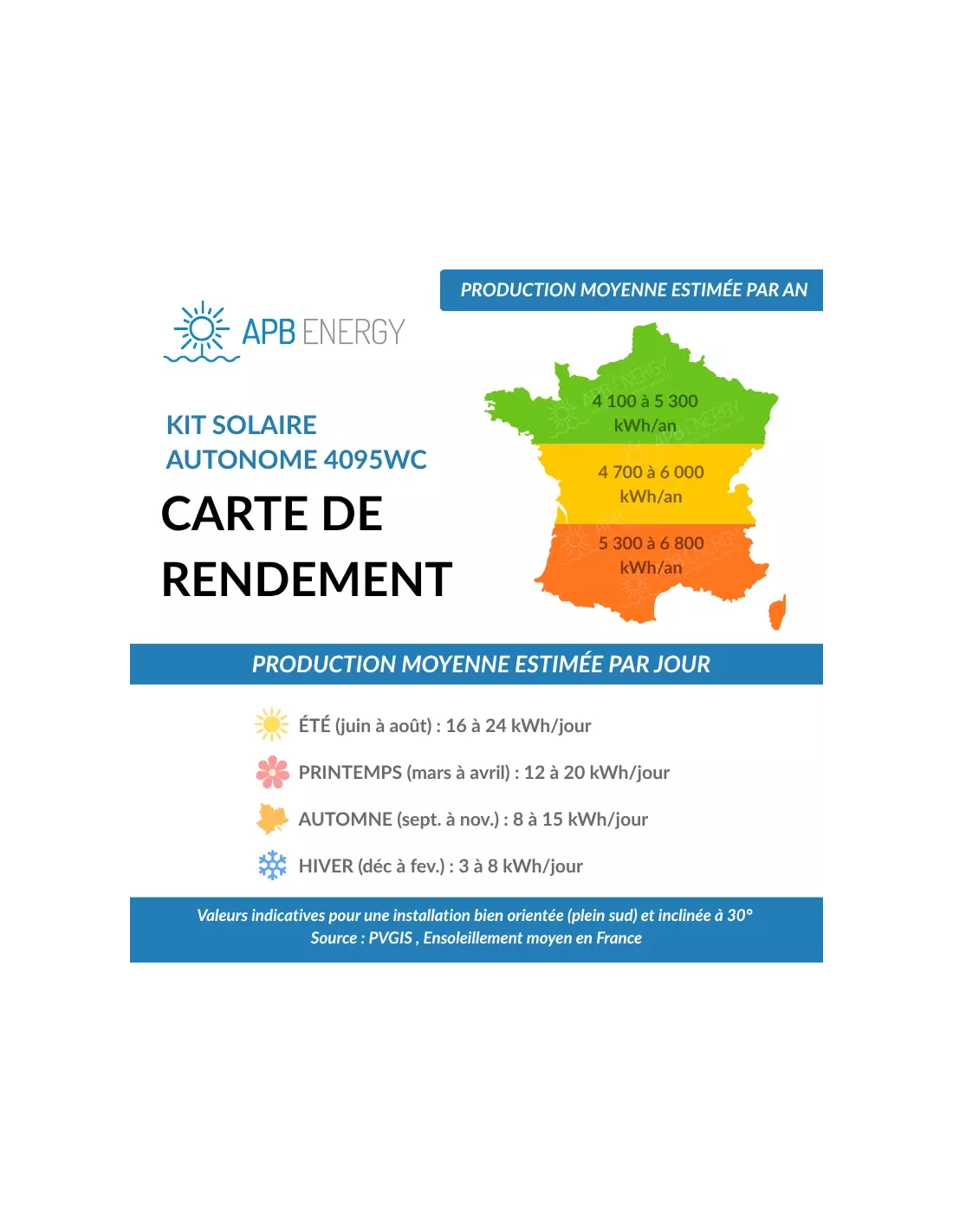

 carte production solaire france
H : 2,5 à 3,2 kWh/j
E : 8,4 à 8,7 kWh/j
H : 2,9 à 3,7 kWh/j
E : 9,0 à 9,4 kWh/j
H : 3,2 à 3,7 kWh/j
E : 9,0 à 9,9 kWh/j
H : 4,2 à 4,7 kWh/j
E : 9,9 à 10,6 kWh/j
H : 5,2 à 6,0 kWh/j
E : 10,7 à 11,3 kWh/j
H : 5,5 à 6,4 kWh/j
E : 10,7 à 11,3 kWh/j
*H=hiver  E=été

Votre consommation moyenne doit être inférieure à la production moyenne dans la saison la plus défavorable selon votre utilisation. Utiliser une valeur de production en moyenne annuelle n'a pas de sens.

Pour les utilisations ponctuelles, par exemple que le week-end pour une habitation secondaire, vous pouvez ramener votre consommation du week-end sur toute la semaine afin d'avoir une moyenne quotidienne réaliste.

En hiver en cas de manque d'énergie un apport complémentaire peut être fait par le groupe électrogène. Généralement 4 à 5 heures par semaine suffisent dans le creux de l'hiver.



Capacité de stockage


Le rôle de la batterie est de stocker l’excédent d’énergie produite pendant la journée afin de la restituer la nuit et les jours de mauvais temps. Elle sert également à moyenner les variations de consommation tout comme les variations de production.

Ce kit est composé de batteries solaires GEL également appelées batteries à décharge lente. Elles ont une bonne tenue au cyclage. Elles sont étanches et sans entretien.

La capacité de stockage maximale de ce kit est de 19200Wh.
Le convertisseur se coupera avant d'utiliser la capacité de stockage totale afin de préserver les batteries. La capacité de stockage utile est de 15400Wh.

Nous conseillons d'avoir une capacité de stockage utile correspondant à 3 ou 4 fois votre consommation quotidienne moyenne. Ainsi les règles de base de dimensionnement des batteries sont respectées :

check-dimensionnement-kit-solaire Le cyclage quotidien nuit/jour ne sera pas trop important permettant ainsi d'avoir une bonne durée de vie de vos batteries.
check-dimensionnement-kit-solaire Elles vous permettrons de tenir même en cas de mauvais temps prolongé.
check-dimensionnement-kit-solaire Enfin la puissance des panneaux solaires ne doit jamais être supérieure à 1/5ème de la capacité de stockage totale.

Si vous avez un groupe électrogène d'appoint vous pouvez éventuellement baisser à 2 ou 3 jours. Pour les applications sensibles, du type télécoms, c'est plutôt 8 à 15 jours qui sont pris en compte.

Attention à la taille des batteries Le parc batteries est le cœur du système. Un parc sous-dimensionné comme on le voit parfois dans des kits "low-cost" est l'assurance d'avoir des coupures fréquentes et une durée de vie batteries très courte.



Convertisseur-chargeur 230V


Le convertisseur a pour fonction de transformer le courant continu DC des batteries en courant alternatif 230V AC.

Il se dimensionne par rapport à la pointe de puissance maximale que vous serez amené à utiliser, par exemple quand tous les appareils sont allumés en même temps.

Le convertisseur de ce kit est un XTENDER du fabricant suisse STUDER.

Il possède une entrée pour une source externe 230V, comme un groupe électrogène, et un chargeur de batteries intégré.

Quand il détecte une tension sur son entrée, il permute des batteries vers l'entrée 230V pour alimenter la sortie et lance la charge des batteries. Cette permutation est instantanée et très rapide sans gène pour l'utilisateur.

La puissance nominale de ce convertisseur est de 2600VA.

STUDER est une fabricant suisse, tous les produits sont fabriqués dans leur usine de Sion. Ce fabriquant est spécialisé dans les produits de gestion d'énergie pour sites isolés. Les performances et robustesse de leurs régulateurs et convertisseurs sont les meilleurs du marché. Nous les préconisons pour les installations à usage professionnel ou à usage privé avec une utilisation soutenue ou en conditions d'utilisation sévère. La garantie initiale de 5 ans est extensible gratuitement à 10 ans via enregistrement sur le site web du fabricant.



Télécommande-afficheur-enregistreur RCC002


L'ensemble des appareils communiquent entre eux et sont reliés à une télécommande RCC002 qui vous permet d'avoir en instantané toutes les données de fonctionnement du système.

Cette télécommande permet également de faire quelques paramétrages pour optimiser votre installation selon les indications qui seront fournies dans le cadre de l'option câblage et protections.

Enfin toutes les informations de fonctionnement sont enregistrées minute par minute sur une carte SD, ainsi que tous les messages. ceci permet d'avoir une vision claire du fonctionnement sur les jours, semaines ou mois passés. Ces informations sont particulièrement utiles si un diagnostic à distance doit être fait.



Câblage et protection


Il s’agit de tous les câbles, dispositifs de protection et sécurité et autres accessoires vous permettant une mise en œuvre dans les règles de l’art :

check-dimensionnement-kit-solaire Câbles et connecteurs de panneaux solaires pour une distance de 10m, modifiable sur demande.
check-dimensionnement-kit-solaire Coffret de liaison, dispositif de coupure et protection des panneaux solaires avec parafoudre
check-dimensionnement-kit-solaire Câbles batteries, fusibles et coupe-batteries pour le régulateur et le convertisseur
check-dimensionnement-kit-solaire Piquet de terre, câble de terre pour la mise à la terre des équipements
check-dimensionnement-kit-solaire Schéma pour le câblage de l’ensemble, simple et compréhensible
check-dimensionnement-kit-solaire Pré-paramétrage des appareils ou consignes de paramétrage à la mise en service



Les différents types de supports à choisir


Vous pouvez choisir plusieurs type de supports en fonction de votre besoins. Les panneaux pouvant être utilisés en mode portrait (vertical) ou paysage (horizontal). Bien évidement une orientation vers le sud est optimale, mais légèrement est ou ouest n'a pas beaucoup d incidence.

L'angle idéal est d'environ 25-30° en moyenne annuelle. Certains supports permettent de faire des réglages. Dans ce cas il est possible de relever les panneaux (45 à 60°/H) pour mieux optimiser la période hivernale quand le soleil est bas dans le ciel.

Les panneaux ont des trous de fixation en partie arrière vous permettant de faire votre propre structure de pose.

Pour les poses en toitures l'angle sera celle de la toiture, choisir dans ce cas le pan qui est le plus au sud.

MINIRAILS pour TOIT TOLES

Idéal pour les toitures en tôle "trapézoidale" de type Bacacier. Les minirails se fixent entre deux ondes soit avec les vis autoforeuse fournies soit sur la visserie existante. Des brides permettent la fixation des panneaux sur les minirails. Aluminium

Support minirail
TOIT TUILES

Structure aluminium pour toiture en tuiles mécaniques. Deux barres transversales supportent les panneaux avec des brides de serrage. Les pattes en S passent sous les tuiles et épouse leur forme. Elles se fixent sur les chevrons sous tuiles et sur les barres transversales.

Support tuile pour kit solaire
DELTA 45°

Idéal pour la pose au sol en mode portrait. Se fixe sur un support dur et plan comme une dalle béton ou une terrasse. Angle d'inclinaison fixe à 45°. Tout aluminium

support panneaux solaire delta
DELTA 15-30°
Idéal pour la pose au sol en mode portrait. Se fixe sur un support dur et plan comme une dalle béton ou une terrasse. Angle d'inclinaison ajustable de 15 à 30°. Tout aluminium
support panneaux solaire delta
UNIFIX 500B

Idéal pour la pose au sol en mode paysage et pour la pose murale. Se fixe sur un support dur et plan comme une dalle béton ou une terrasse, un mur, une ossature bois. Il peut également être lesté sur une pelouse, terrain nu ou sable. Angle d'inclinaison réglable 0 à 90°. Acier galvanisé.

Support unifix 500B pour panneau solaire
UNIFIX 800EGF

Uniquement pour la pose au sol en mode portrait. Il peut être utilisé sur tout type de terrain, soit en fixation sur dalle béton ou terrasse par exemple, soit en terrain non préparé comme une pelouse ou gravier. Acier galvanisé. Inclinaison réglable de 20 à 60°

Kit Unifix 800EGF pour kit solaire
UNIFIX 800EGF + caisse
Dans cette version le support UNIFIX 800EGF arrive avec une caisse de lestage à remplir avec du sable.

caisse de lestage pour 800EGF



Fiche technique

  • Puissance PV

    4050Wc

  • Capacité batteries

    19200Wh

  • Type convertisseur

    Convertisseur-chargeur

  • Puissance convertisseur AC

    2600VA
