Kit solaire autonome 100Wc-1200Wh-375VA Phoenix

Le kit solaire autonome 100Wc-1200Wh-375VA Phoenix fait partie de la large gamme de nos kits solaires

Nos kits solaires bénéficient de notre longue expérience dans le domaine de l’électrification solaire autonome. Plus de 2000 clients nous ont fait confiance depuis 2007. Fidèles à notre réputation, nous tenons à ce que votre kit solaire vous donne pleine satisfaction :

  Cohérence dans le dimensionnement
  Choix de composants réputés et éprouvés
  Fourniture des accessoires de câblage et dispositifs de sécurité
  Accompagnement technique avant et après

Nous vous invitons à nous contacter pour vous aider à choisir votre kit solaire. Nous prendrons le temps de comprendre votre besoin et vous orienter vers un kit existant ou redéfinirons un kit sur mesure.

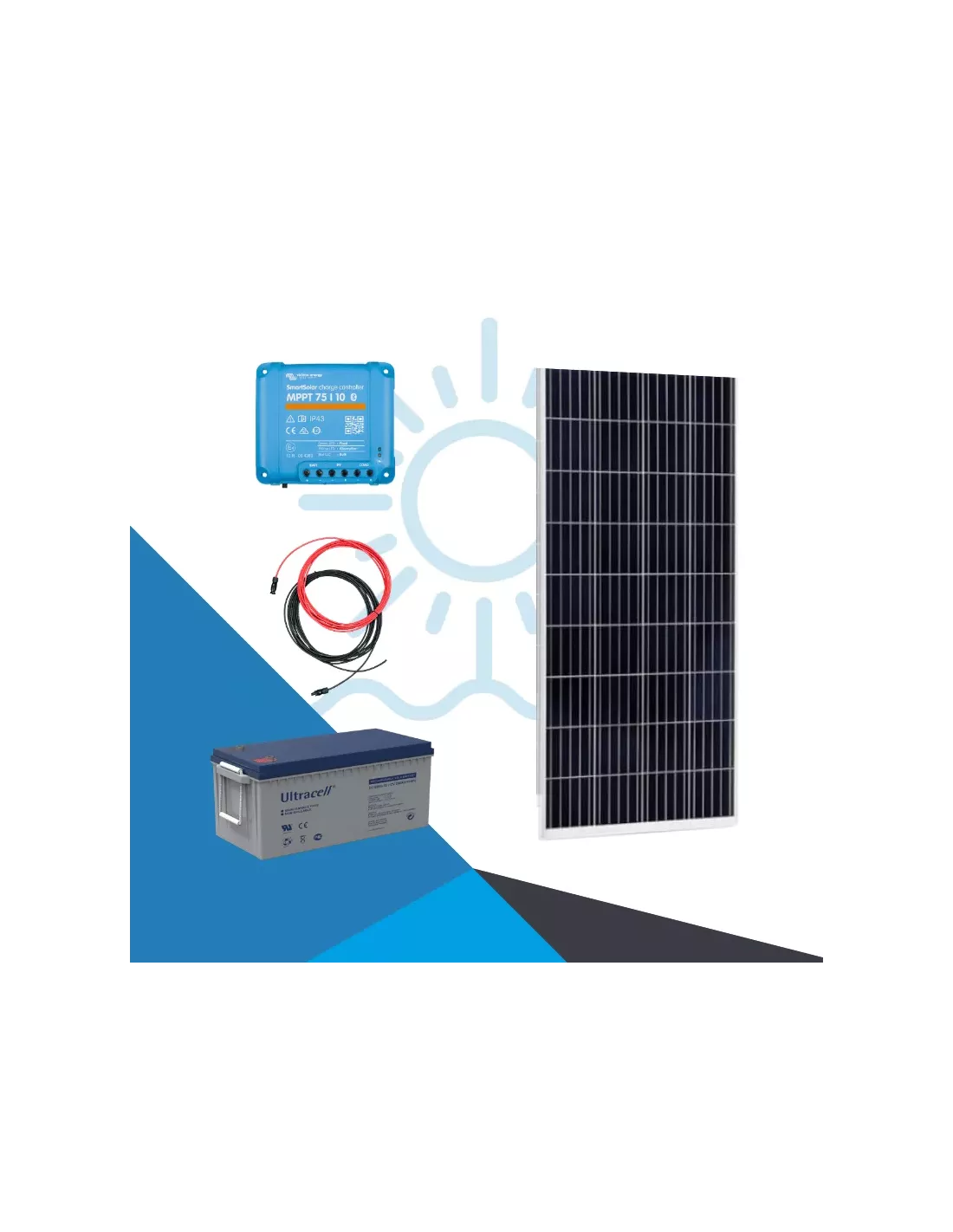

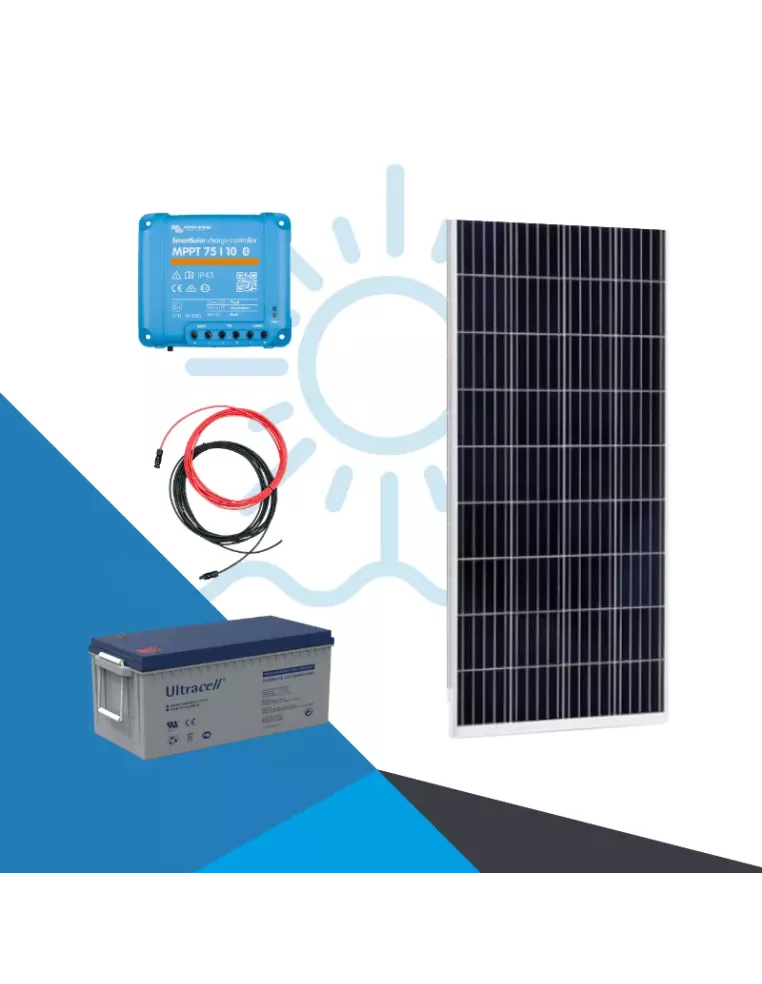

Composition du kit solaire de base

1x	Panneau solaire monocristallin 100Wc FUTURASUN Italie 1200 x 540 x 30mm*
1x	Batterie décharge lente GEL12V 100Ah ULTRACELL Royaume Uni
1x	Régulateur de charge SMARTSOLAR MPPT 75-10 VICTRON Pays-Bas
1x	Convertisseur pur sinus PHOENIX 12/375 VICTRON Pays-Bas

 (*) Compte tenue de l’évolution permanente des panneaux solaires, en fonction des stocks au moment de la commande, nous pouvons être amené à vous proposer un modèle équivalent ou plus puissant.

Puissance PV

Le panneau solaire photovoltaïque produit l'énergie qui sera en partie consommée en direct, en partie stockée dans la batterie pour une utilisation future.

Ce kit dispose d'une puissance solaire de 100Wc (*)

(*) Wc = Watt-crête, unité de puissance des panneaux solaires photovoltaïques, obtenus en conditions normalisées STC, correspond aux conditions optimales.

Régulateur solaire

Le rôle du régulateur solaire est de gérer la charge de la batterie en pilotant la production du panneau solaire.

Le régulateur de ce kit solaire est un VICTRON, modèle MPPT 75-10 SMARTSOLAR. Sa plage de tension coté panneau solaire est de 75V, le courant maxi du coté batterie est de 10A. Ces caractéristiques sont adaptées au panneau et à la batterie de ce kit.

Son mode de régulation MPPT permet une optimisation de la production du panneau solaire. En hiver le gain peut être de 20 à 30% par rapport à un régulateur classique.

Ce régulateur est communiquant, il peut se connecter à votre smartphone par Bluetooth pour vous apporter plusieurs informations sur la production solaire en cours. Si vous ne possédez pas de smartphone, les indications de charge de base sont transmises par une série de LED en façade.

VICTRON est une marque des Pays-Bas réputée pour la qualité de ses produits, notamment les appareils de gestion de l'énergie autonome en sites isolés.

Capacité de production

Selon plusieurs facteurs, notamment le lieu et la saison, votre panneau photovoltaïque va produire plus ou moins d'énergie quotidiennement.

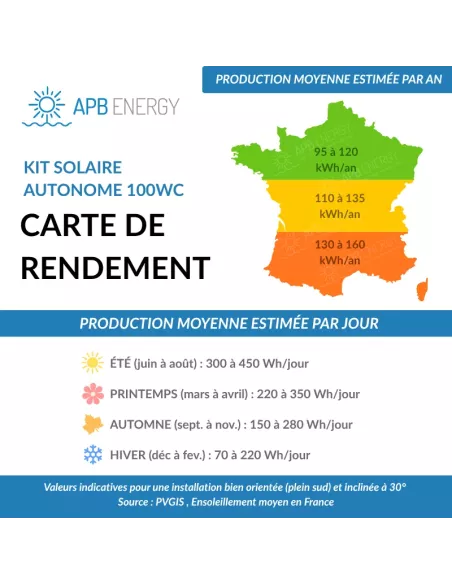

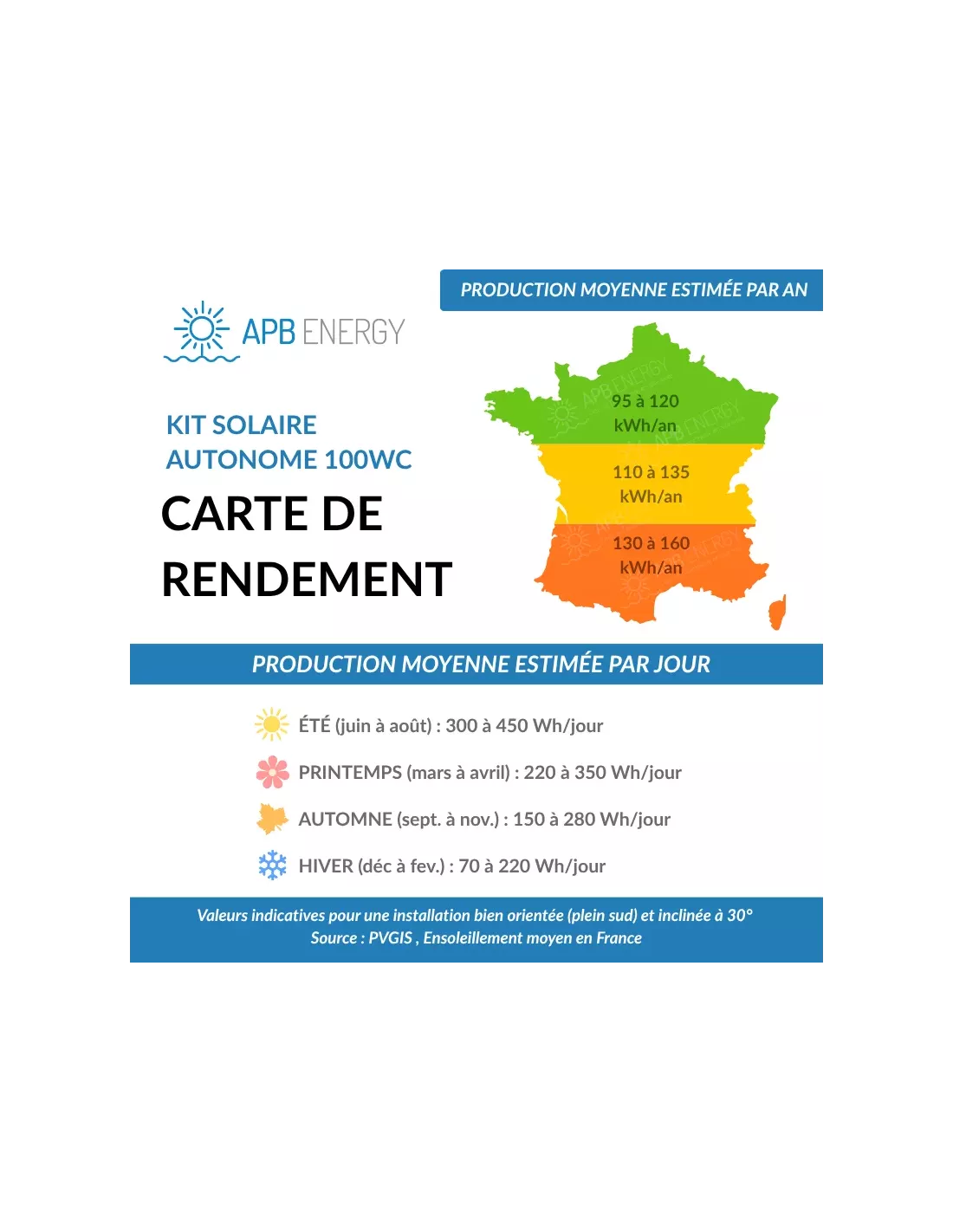

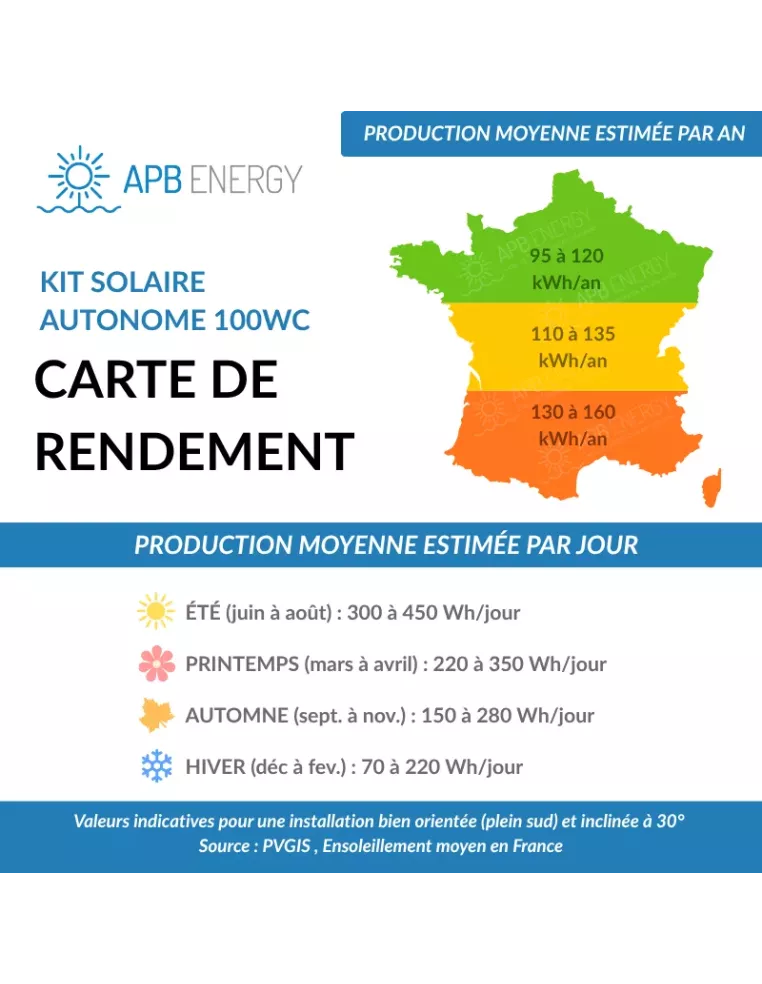

Sur le tableau ci-dessous vous trouverez le potentiel de production de ce kit solaire. C'est une production moyennée sur la base de données météo sur 20 ans.

H : 80 à 110 Wh/j E : 280 à 290 Wh/j	H : 100 à 130 Wh/j E : 300 à 310 Wh/j	H : 110 à 130 Wh/j E : 300 à 330 Wh/jj
H : 140 à 160 Wh/j E : 330 à 350 Wh/j	H : 170 à 200 Wh/j E : 350 à 370 Wh/j	H : 180 à 210 Wh/j E : 350 à 370 Wh/j
*H=hiver  E=été

Votre consommation moyenne doit être inférieure à la production moyenne dans la saison la plus défavorable selon votre utilisation. Utiliser une valeur de production en moyenne annuelle n'a pas de sens.

Pour les utilisations ponctuelles, par exemple que le week-end pour une habitation secondaire, vous pouvez ramener votre consommation du week-end sur toute la semaine afin d'avoir une moyenne quotidienne réaliste.

Capacité de stockage

Le rôle de la batterie est de stocker l’excédent d’énergie produite pendant la journée afin de la restituer la nuit et les jours de mauvais temps. Elle sert également à moyenner les variations de consommation tout comme les variations de production.

Ce kit est composé d'une batterie solaire GEL également appelée batterie à décharge lente. Elle a une bonne tenue au cyclage. Elle est étanche et sans entretien.

La capacité de stockage maximale de ce kit est de 1200Wh.
Le convertisseur se coupera avant d'utiliser la capacité de stockage totale afin de préserver la batterie. La capacité de stockage utile est de 1000Wh.

Nous conseillons d'avoir une capacité de stockage utile correspondant à 3 ou 4 fois votre consommation quotidienne moyenne. Ainsi les règles de base de dimensionnement de la batterie sont respectées :

Le cyclage quotidien nuit/jour ne sera pas trop important permettant ainsi d'avoir une bonne durée de vie de votre batterie.
Elle vous permettra de tenir même en cas de mauvais temps prolongé.
Enfin la puissance du panneau solaire ne doit jamais être supérieure à 1/5ème de la capacité de stockage totale.

Le parc batteries est le cœur du système. Un parc sous-dimensionné comme on le voit parfois dans des kits "low-cost" est l'assurance d'avoir des coupures fréquentes et une durée de vie batteries très courte.

Convertisseur 230V

Le convertisseur a pour fonction de transformer le courant continu DC de la batterie en courant alternatif 230V AC.

Il se dimensionne par rapport à la pointe de puissance maximale que vous serez amené à utiliser, par exemple quand tous les appareils sont allumés en même temps.

Le convertisseur de ce kit est un VICTRON PHOENIX.

La puissance nominale de ce convertisseur est de 375VA.

Ses performances électriques sont bonnes avec un rendement élevé et une faible consommation propre.

Option câblage et protection

Il s’agit de tous les câbles, dispositifs de protection et sécurité et autres accessoires vous permettant une mise en œuvre dans les règles de l’art :

Câbles et connecteurs pour le panneau solaire, pour une distance de 10 mètres modifiable sur demande.
Câble batterie et fusibles
Schéma pour le câblage de l’ensemble, simple et compréhensible
Pré-paramétrage des appareils ou consignes de paramétrage à la mise en service

Cette option est vivement conseillée sauf si vous êtes un professionnel autonome et équipé.
